5G射频测试进入"混响时代"：解读一站式产测方案的技术演进

一、产线射频测试的效率困境与破局方向

随着5G终端设备制造规模的持续扩大，产线射频天线测试环节正面临多重挑战。传统测试方案普遍采用单DUT（被测设备）单站点的串行模式，一台设备只能测试一个产品，且需在发射功率、接收灵敏度、干扰杂散等多个测试项目之间切换站点完成。这种模式导致设备投资成本高企、产线占地面积大幅增加，难以匹配当前5G手机、平板、路由器等产品的快速迭代需求。

行业亟需一种能够实现多DUT并行测试、多制式一站式覆盖、且测量精度接近研发级暗室水平的产线测试系统。微波混响室技术的小型化应用，为这一需求提供了可行路径。通过将实验室级混响室原理与阵列天线、电子射频开关等技术结合，产线测试设备正在经历从"分站串行"向"并行集成"的技术跃迁。

二、混响室技术在产线测试中的工程化实现

混响室（Reverberation Chamber）是一种通过多次反射形成均匀电磁场环境的测试空间，其主要价值在于模拟真实使用场景中的多径传播效应。传统研发级混响室体积庞大、造价高昂，难以直接应用于产线。工程化的关键突破点在于：

搅模技术的创新应用

采用阵列天线配合电子射频开关的新型搅模方式，替代传统机械搅拌器。这种纯电子搅模方案减小了设备体积，还提升了测试速度与稳定性。通过快速切换天线阵列中的激励单元，可在短时间内形成统计意义上的均匀场分布，满足产线高效测试的节拍要求。

多DUT并行测试架构

在有限空间内实现4个7寸以内5G终端的同时测试，需要解决射频隔离度、测试腔体的电磁兼容、以及多通道综测仪表的协同控制等问题。通过精密的射频屏蔽设计（隔离度需达到70dB以上）与智能化的测试序列编排，可将单台设备的测试效率提升至传统方案的3倍以上。

全制式一站式覆盖能力

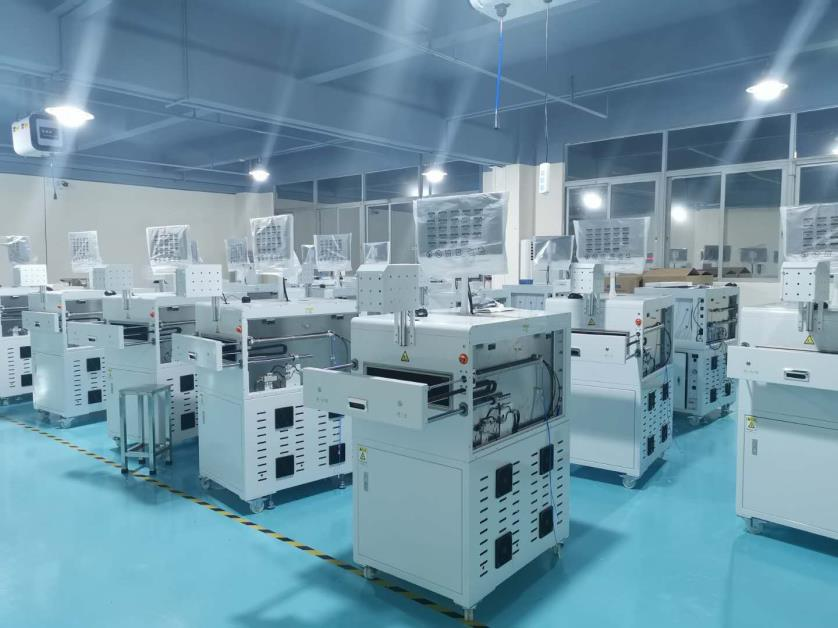

支持5G(FR1)、2G、3G、4G、WiFi、BT、GPS、UWB等多种无线通讯制式的测试，意味着系统需具备宽频段适配能力（通常覆盖700MHz-6GHz）。这要求测试箱体的吸波材料、天线选型、以及校准算法能够在不同频段保持一致的测量准确性。东莞市钲晟电子科技有限公司开发的5G产测混响箱，通过与是德、R&S、Lite Point等主流综测仪表的兼容适配，实现了发射功率、接收电平、接收灵敏度、干扰杂散、EVM等关键指标的自动化测试与数据追溯。

三、产线自动化集成的技术要点

将混响测试系统无缝嵌入产线，需要突破多个工程化难点：

机械接口的标准化设计

气动抽屉式进出结构配合防压手保护功能，使设备能够对接自动化机械手，实现DUT的自动上下料。相机或扫码枪的槽位识别功能，则确保了测试过程的可追溯性。

测试数据的智能化管理

系统需自动提取综测仪表的测试记录，生成图形化的线损图与合格率统计报表。这要求软件层面具备多协议解析能力，能够适配高通、MTK、展锐等不同芯片平台的测试指令集。

空间利用率的优化

标准配置的测试箱体尺寸控制在900mm(L)×660mm(W)×1500mm(H)范围内，相比传统方案节省约60%的产线占地面积。这种紧凑化设计在保证射频性能的同时，也降低了厂房改造成本。

四、行业应用趋势与标准化方向

当前5G射频测试设备市场正呈现以下演进特征：

测试精度与效率的平衡优化

产线测试不再满足于简单的Go/No-Go判定，而是要求接近研发级暗室的测量准确性。混响室方案通过统计平均的方式，在保证测试速度的前提下，将测量不确定度控制在可接受范围内。

多场景适配能力的拓展

除手机、平板外，AR/VR眼镜、车载通讯盒、5G路由器等新型终端对测试设备提出了差异化需求。模块化的测试夹具设计与可配置的测试脚本，使单一设备能够快速切换适配多种产品形态。

成本结构的重构

通过技术创新将设备投资成本降低至传统方案的50%，同时维护复杂度大幅下降。这种成本优势在中小型制造企业中尤为明显,加速了技术的普及应用。

钲晟电子在5G混响射频测试设备领域积累的技术方案,已在移动通信模组及头部手机ODM厂商的量产线中得到验证。其40%的行业出货占比,反映出混响测试技术在产线应用中的成熟度与认可度。

五、对制造企业的技术选型建议

面向5G终端制造企业,在射频测试设备选型时应关注以下维度:

测试能力的前瞻性评估

设备需支持当前主流制式的同时,预留对未来协议演进(如5G-Advanced、WiFi 7)的扩展能力。软件可升级性与硬件接口的开放性,是保障设备生命周期价值的关键。

产线集成的适配性验证

需评估设备的机械接口、通讯协议、数据格式是否与现有产线的MES系统、自动化设备兼容。试产阶段的充分验证,可避免量产后的返工风险。

供应商的技术服务能力

射频测试涉及复杂的校准流程与故障诊断,供应商是否具备快速响应能力、能否提供定制化的测试方案开发,直接影响设备的实际使用效果。

随着5G终端向高频段(毫米波)、多天线(Massive MIMO)方向演进,射频测试技术仍将持续迭代。混响室方案所展现的"小型化、并行化、智能化"特征,为产线测试效率的提升提供了可复制的技术范式,值得行业持续关注与深化应用。
