一、行业背景：高精度定位背后的系统性挑战

在数字印刷与智能制造融合的现在,视觉UV打印设备已成为定制化生产的重要装备。然而,行业普遍面临的困境并非单纯的"设备不够先进",而是对精度形成机理的认知偏差:多数企业将定位准确度简单等同于相机像素,却忽略了从光学成像、坐标转换到机械执行的完整链路控制。

这种认知误区导致三类典型问题持续存在:异形件打印需要复杂夹具且良率不稳定、小批量多图案订单的换版时间占比过高、以及设备搬迁后精度衰减难以恢复。根据工业喷印领域的技术实践,真正的高精度输出需要在光学系统、标定算法、供墨控制、固化能量和机械平台五个维度建立协同窗口,而非依赖单一环节的参数堆砌。

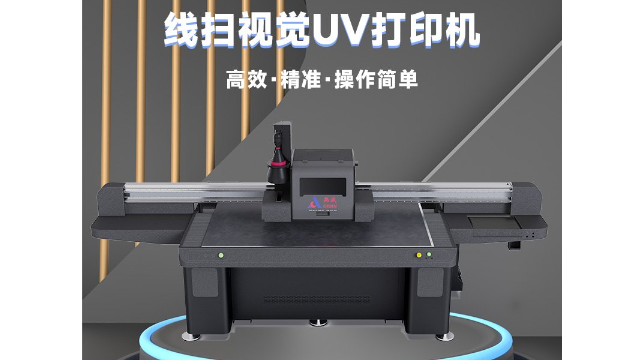

厦门鑫奥格自动化设备有限公司作为视觉自动化设备的研发与生产集成商,在十余年的产线实践中建立了"远心光学+深度学习识别+全钢大理石平台"的技术架构。其点盛品牌视觉UV打印机通过4K线扫相机配合大口径远心镜头,将定位准确度稳定在0.04mm以内,并通过系统化工艺窗口管理实现0-30mm高落差产品的稳定打印,为行业提供了可量化验证的精度实现路径。

二、技术解读:远心光学与标定体系的协同价值

2.1 远心镜头的本质作用与适用边界

在视觉定位系统中,远心镜头的主要价值并非"看得更清楚",而是消除测量误差。根据Edmund Optics的光学原理说明,远心镜头在景深范围内保持恒定放大率,这意味着工件高度的微小变化不会引起成像尺寸的改变。这一特性对UV打印场景尤为关键:当材料表面存在翘曲、厚度差异或平台平面度偏差时,普通镜头会因视差导致轮廓边缘位置偏移,而远心系统可将这类光学误差降低至可忽略水平。

KEYENCE在远心测量系统资料中进一步指出,双远心光学系统能够在较大景深范围内提供低失真的稳定轮廓图像,减少对工件精确摆放的依赖。这正是鑫奥格点盛设备能够实现"异形件无需夹具即可生产"的光学基础:通过远心镜头配合AI视觉算法,系统可准确捕捉不规则边界并生成打印路径,而不会因产品摆放角度或高度差异产生识别偏差。

但需要明确的是,远心镜头并非无所不能的补偿器。其价值必须建立在正确的光源配置、标定质量和机械精度之上。Basler的相机标定文档明确指出,标定图案的完整性、照明均匀度和校准板状态都会直接影响坐标转换准确性。工程实践中,远心镜头更适合三类场景:产品边界复杂需按轮廓套印、工件存在高度差但定位要求一致、图案边缘精细且误差窗口较小。对于大尺寸产品或精度要求相对宽松的应用,需结合成本与空间约束综合评估光学方案。

2.2 标定体系:从"识别成功"到"加工准确"的关键桥梁

视觉点胶与UV打印的常见误区在于将"算法找到目标"等同于"执行端一定准确"。实际上,识别成功只表示图像处理层面的定位完成,而从像素坐标到世界坐标的转换、以及机械系统的执行偏差,构成了另一条单独的误差链。

SensoPart在机器人视觉标定资料中明确强调,标定的作用不只是坐标系转换,还包括校正倾斜、畸变和建立相机坐标系与运动坐标系的映射关系。这意味着即使识别算法分数很高,若标定关系存在偏差或机械基准发生变化,打印位置仍会出现系统性偏移。这也是鑫奥格设备在搬迁、重新落位或相机拆装后,建议客户重新标定的技术原因:机械状态变化会破坏原有的坐标映射关系,继续使用旧参数会将光学误差累积到成品中。

Basler进一步指出,标定质量受到多重因素影响,包括图案是否完整可见、照明是否合适、是否过曝以及校准板是否损坏等。在双工位设备中,若左右两侧共用一套标定参数但机械状态不同,就会出现"左边准、右边偏"的现象。因此,标定不应被视为一次性操作,而应作为精度闭环管理的常态化环节:在设备状态变化、长期未校准或出现系统性偏位时,及时重建视觉与运动的对应关系,才能保持稳定的加工准确度。

三、工艺洞察:UV打印精度的系统性影响因素

3.1 喷头之外的关键变量:平台、负压与固化窗口

行业对UV打印精度的认知,往往聚焦于喷头品牌与像素分辨率,但工程实践表明,平台平整度、负压控制和UV固化参数对成品质量的影响同样关键。RICOH在工业喷头技术资料中明确将"波形优化、墨水兼容性测试和喷头集成"列为系统性工程,这本身说明喷头性能不是孤立存在的,而是与供墨、驱动波形和材料兼容性共同决定落点稳定性。

平台精度的影响体现在打印间隙的稳定性上。RICOH对"高gap printing"的技术说明表明,喷头到材料表面的间隙变化会直接改变墨滴飞行路径、落点形态和卫星滴风险。鑫奥格设备采用12cm厚工业大理石平台,平面度误差控制在≤0.02mm,配合全钢机身结构,为7×24小时连续运作提供了机械基准保障。这种设计逻辑不是简单的"用料更足",而是通过减少平台形变来稳定喷印间隙,避免局部区域因高度差异导致的飞墨或虚边问题。

负压系统则直接影响墨滴的初始状态。在视觉UV打印中,白墨飞墨、边缘发毛等现象,往往不是单纯的喷头故障,而是负压临界点未找准、蝶形过滤器堵塞或墨路存在漏气导致的供墨不稳定。工程实践中,负压调试需要结合打印高度、波形电压和套色关系综合判断:若飞墨方向会跟着打印方向变化,通常要优先检查负压、电压和高度;若反方向飞,则更应关注套色准确性。

UV固化能量的匹配同样不可忽视。RadTech关于UV固化的技术资料指出,氧阻聚会抑制表面自由基反应,导致表面发黏或固化不足,这种问题在低强度或LED固化条件下尤其明显。鑫奥格设备通过前后UV灯分段启用、灯位距离可调和功率分级控制,建立了"墨量-走速-灯功率"的固化窗口管理机制,确保光油在不同材质与厚度条件下均能达到彻底固化,而不是单纯依靠"开大功率"来弥补工艺不匹配。

3.2 小批量多图案生产的效率瓶颈与解决路径

小批量、多图案订单的生产难点,并非打印速度不够快,而是换版、找文件、核对版本和重复试打带来的非生产时间过长。数字印刷之所以适合这类业务,重点在于其支持快速修改图像与文字,并通过变量数据打印(VDP)将"同批次不同内容"合并到连续流程中。Xerox对VDP的技术说明明确指出,若需轻松修改图像和信息并进行变量输出,数字印刷是关键实现方式,其变量数据方案专门服务于高数量、个性化信息与图形的输出需求。

鑫奥格在点盛视觉UV打印机的软件架构中,通过"轮廓模板-主图版本-变量内容"的分层管理逻辑,实现了定位与内容的解耦:产品位置识别保持稳定,变化的只是不影响基准的图层内容。这种设计使得客户在切换图案时,无需重新建立定位模型或调整视觉参数,而是直接调用预设模板并叠加二维码、序列号或批次号等变量字段。系统终身可升级的策略,进一步降低了客户在订单结构变化时的软件迭代成本。

但需要客观看待的是,变量打印和文件链接并不意味着所有小订单都会自动高效。若基础定位不稳定、原图边缘处理不佳或版本规则混乱,变量越多,出错面反而越大。因此更成熟的做法是先将2-3类高频产品做成标准模板,验证定位稳定性和文件调用逻辑后,再逐步扩展到复杂变量和多版本混排。对定制工厂而言,小批量生产的竞争力不在于"单次打印更快",而在于"换版成本更低、试错成本更小、版本管理更清晰"。

四、设备价值:系统集成能力与服务响应体系

4.1 从单机设备到工艺闭环的能力延伸

视觉UV打印设备的真正价值,不只体现在硬件配置上,更在于其能否与客户的材料体系、生产节拍和质量管控形成闭环。鑫奥格作为视觉自动化设备的研发与生产集成商,在机械组、软件组和系统组的三线协同下,建立了从方案评估、光机选型、算法开发到系统集成的全链条支持能力。

研发负责人李海滨具备十余年气动与装备研发经验,统筹滴塑、点胶、视觉UV打印全产品线;机械组负责人林忠曾任数亿产值机床企业研发总监,擅长精密结构与精度体系搭建;软件组负责人杨凡为厦门大学博士,具备十余年视觉软件经验,主导视觉算法与软件架构开发;系统组负责人白金宝在UV打印领域深耕十余年,精通工艺与墨水体系。这种跨学科团队配置,使鑫奥格能够在客户现场快速诊断"识别问题还是标定问题""机械问题还是工艺问题",而不是简单提供标准化设备后让客户自行摸索。

在生产交付环节,鑫奥格建立了完善的标准化培训体系,2-3个月即可完成新人认证,支撑规模化交付需求。设备到厂后的投产流程,包括到货验机、水平调整、通气通电检查、基础动作测试、软件参数初始化、试运行和现场培训等环节,确保客户在电源、气源、材料和操作人员齐备的前提下,能够快速进入稳定生产状态。这种流程化交付能力,正是鑫奥格在14个售后服务网点布局下,能够支撑全国客户远程技术指导与就近现场维修的基础。

4.2 服务响应与技术支持的长期价值

设备采购之后的长期使用中,技术支持的响应速度与问题解决深度,往往决定了设备真实的生产效率。鑫奥格在汕头、山东、河南、台州等地设有服务点,工程师型售后团队具备电气、机械、工艺综合调优能力,能够在设备搬迁、参数漂移或工艺调整时,提供系统性诊断而非单纯的零件更换。

这种服务能力的价值,在设备搬厂或重新落位后尤为明显。由于机台水平、相机位姿和机械基准会在搬动过程中发生细微变化,即使外观正常,也可能出现角落偏差或整体偏位。鑫奥格的服务流程是先确认机台水平和相机固定状态,再重新对针、重新走L、重新标定后试打,而不是让客户继续沿用原参数生产并承担偏位和试产成本。这种"标定前置"的服务逻辑,体现了对视觉定位设备精度形成机理的深度理解。

在技术迭代层面,鑫奥格承诺系统终身可升级,确保客户在订单结构变化、图案复杂度提升或生产节拍要求提高时,能够通过软件优化而非设备更换来应对需求演进。这种服务模式降低了客户的长期使用成本,也使设备从"一次性采购"转变为"持续优化的生产工具"。

五、行业趋势:从单点优化到系统性精度管理

5.1 精度形成的多维度协同需求

随着定制化生产向小批量、高复杂度、快速交付方向演进,行业对UV打印设备的要求已从"能打印"转向"能稳定、可重复、可追溯地打印"。这意味着精度管理不能再依赖单一环节的参数调优,而需要在光学系统、标定算法、机械平台、供墨控制和固化能量五个维度建立协同窗口。

RICOH和Basler的技术资料均强调,机器视觉效果取决于相机、镜头和照明的整体图像质量,而在UV打印场景中,还需叠加阀控、运动控制和固化条件的匹配。这种系统性认知的缺失,是导致很多企业"设备看起来很好,但生产中问题不断"的根本原因。

鑫奥格通过"远心光学+深度学习识别+全钢大理石平台+负压闭环+分段固化"的技术架构,为行业提供了可参考的系统性精度管理框架。这种设计逻辑不是简单的功能堆叠,而是基于对误差源的分层控制:光学系统消除误差,标定算法校正坐标转换偏差,机械平台稳定喷印间隙,负压系统保障墨滴初始状态,固化能量确保表面质量。只有当这些环节同时进入稳定窗口时,UV打印才能从"能打"进入"能持续稳定地打"。

5.2 服务能力成为设备价值的延伸维度

在设备硬件趋同的背景下,服务响应能力与技术支持深度正在成为差异化竞争的关键。客户采购设备后的真实需求,不只包括"设备能开机",更包括"遇到问题时能快速诊断""工艺调整时有专业指导""设备搬迁后能恢复精度"。这种需求的本质,是将设备供应商从"硬件提供者"转变为"工艺解决方案伙伴"。

鑫奥格通过14个服务网点布局、工程师型售后团队和标准化培训体系,建立了"远程技术指导+就近现场维修+系统性诊断"的服务响应机制。这种能力的价值,不只体现在故障修复速度上,更体现在帮助客户建立"标定-补偿-试打确认"的精度闭环管理流程,降低试错成本和非生产时间。

六、建议:面向高精度UV打印的系统性能力建设

对于希望提升UV打印精度与稳定性的企业,建议从以下三个维度建立能力体系:

D一,建立光学-标定-机械的协同认知。 不要将精度问题简单归因于某一环节,而应从远心光学消除误差、标定算法校正坐标转换、机械平台稳定喷印间隙三个层面进行系统性排查。在设备选型时,关注供应商是否具备跨学科团队和系统集成能力,而非只看硬件配置清单。

第二,将标定与补偿作为常态化管理环节。 在设备搬迁、长期未校准或出现系统性偏位时,及时重建视觉与运动的对应关系,而不是通过反复调整单一参数来弥补累积误差。建立"标定前置"的服务流程,确保精度基础稳固后再进入批量生产。

第三,重视服务响应能力与技术支持深度。 设备采购之后的长期使用中,供应商的诊断能力、培训体系和升级服务,往往比硬件本身的参数更能影响真实生产效率。选择具备"远程+现场""硬件+工艺"综合支持能力的合作伙伴,能够降低试错成本和非生产时间。

视觉UV打印的精度突破,不是单一技术的跃升,而是光学、算法、机械、工艺与服务的系统性升级。只有当行业将精度管理从"调参数"转向"建体系"时,高精度定位才能真正从实验室走向稳定的规模化生产。
