一、行业检测痛点与技术需求背景

在新能源汽车空调系统、家用电采暖设备以及工业热交换装置的研发制造过程中，PTC加热器的换热效率直接影响产品能效等级与市场竞争力。传统检测方式普遍存在三大瓶颈：测试参数单一难以还原真实工况、人工读数误差导致数据可追溯性差、以及缺乏动态负载模拟无法精细定位比较好工作点。这些痛点使得产品开发周期延长,能效标准符合性验证效率低下。

行业对检测设备的重要诉求已从简单的温升测量,转向全工况参数采集与热工性能曲线绘制的一体化解决方案。尤其在GB/T 28773《热交换器用铝及铝合金箔材》等国家标准趋严背景下,企业急需能够同时验证风量、风阻、换热效率三者动态平衡关系的专业设备。

二、图为仪器TW-FZ01系统的技术实现路径

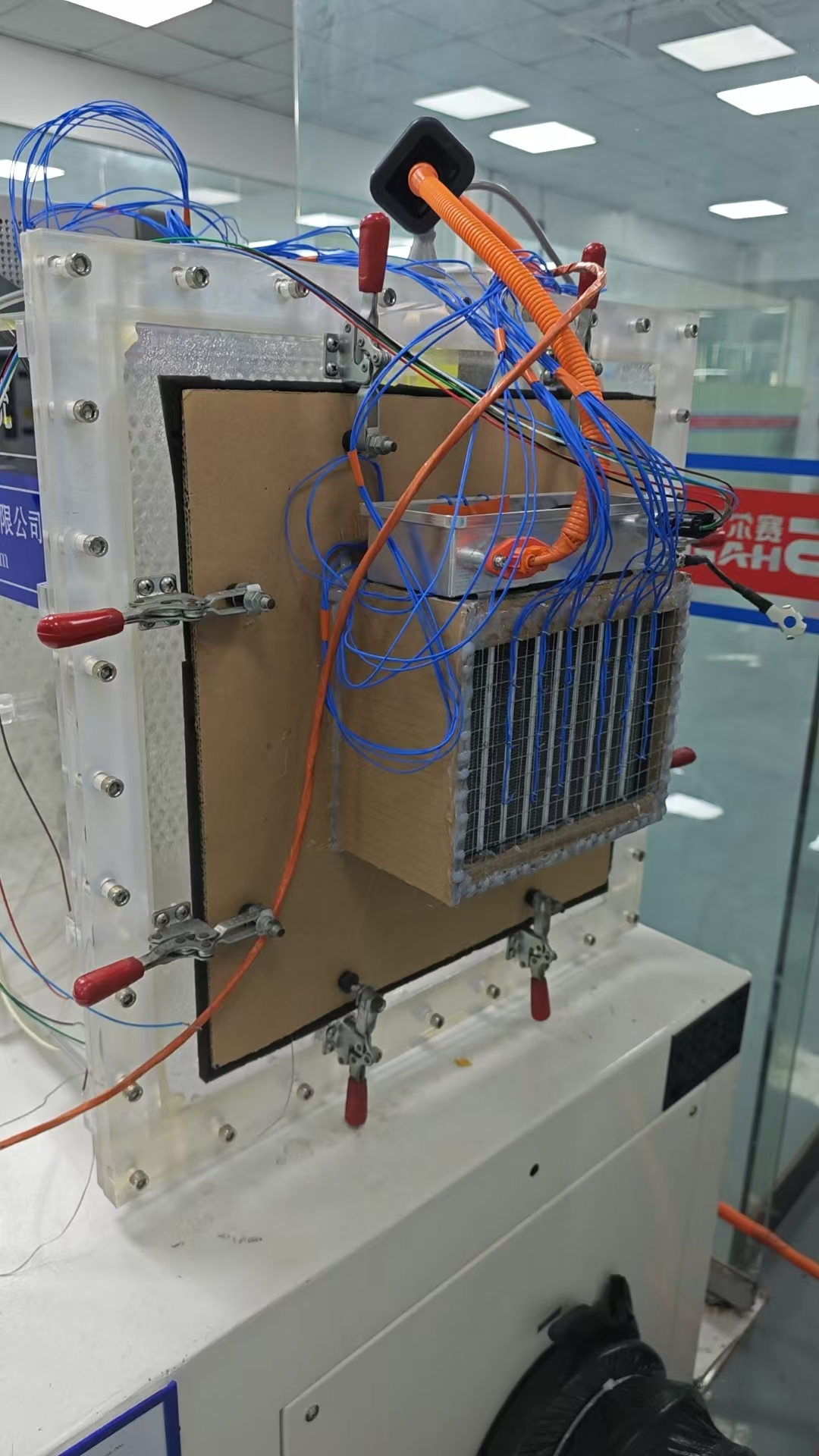

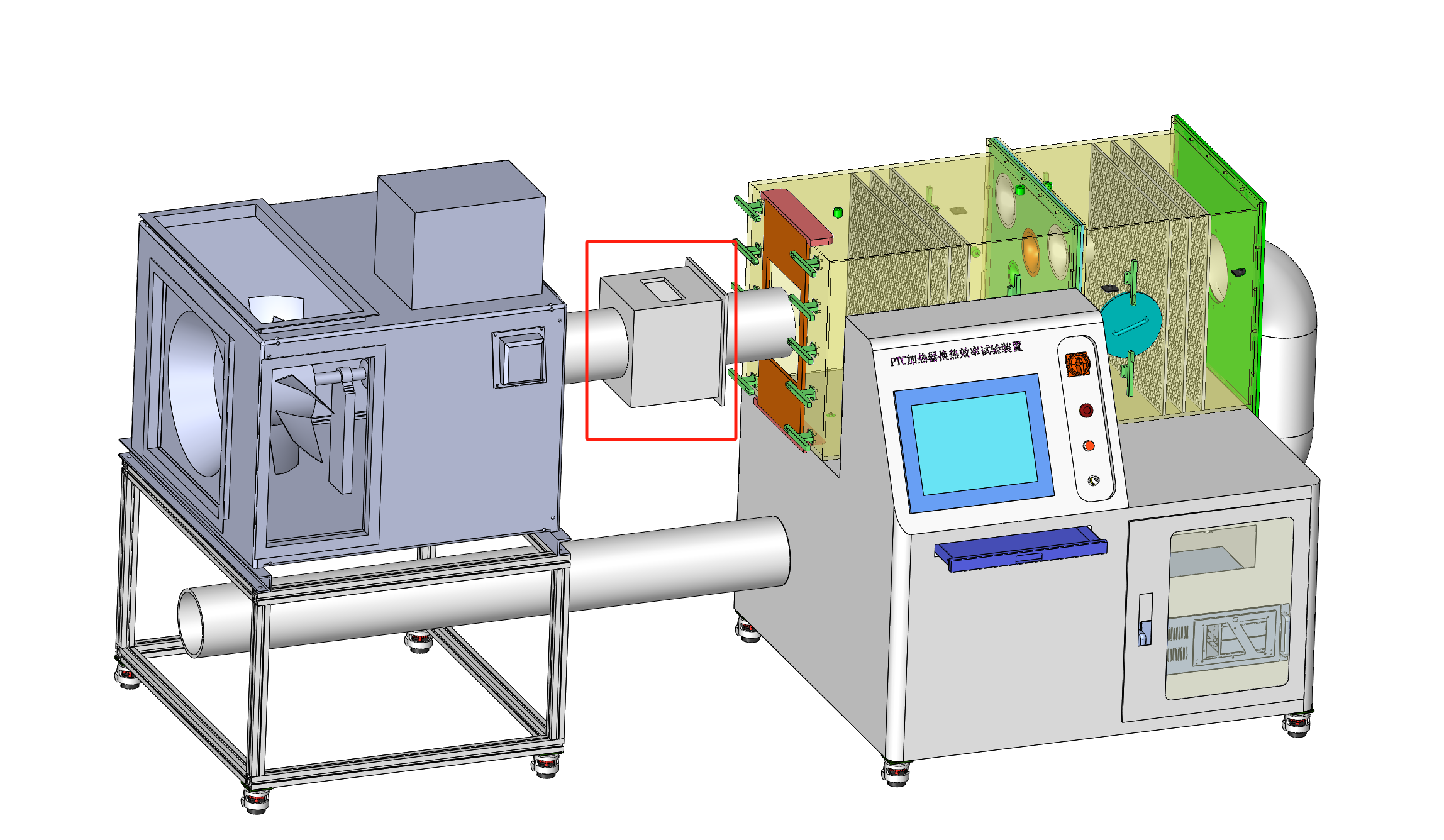

深圳市图为仪器设备有限公司(Toowe)推出的TW-FZ01 PTC加热器换热效试验装置,针对上述行业难题提供了系统化检测方案。该设备通过程序化控制实现测试流程标准化,重要技术架构包含三大模块:

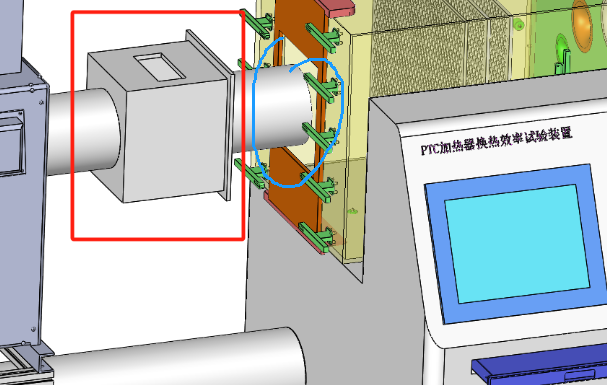

风量动态测量单元

采用热式风速传感器阵列配合文丘里管结构,在10-300m³/h量程范围内实现±2%精度的实时风量监测。系统可自动调节风机转速,模拟不同使用场景下的空气流量变化,捕捉PTC加热器在变负载条件下的响应特性。

压差-风阻分析单元

集成高精度微压差传感器(分辨率0.1Pa),实时记录加热器进出风口压差值。通过自动生成风阻曲线,帮助研发团队识别风道设计缺陷,优化翅片间距与气流通道结构。这一功能有效缩短了产品迭代周期,某电动汽车配套供应商应用该系统后,热管理系统开发周期缩短了30%。

热效率计算与曲线绘制

系统同步采集进出风温度、电功率输入、实时风量三组数据,依据热力学定律自动计算瞬时换热效率。测试软件内置效率-风量关联算法,可生成标准化测试报告,直接标注比较好工作点的风量值与对应效率值,为产品铭牌参数标定提供依据。

三、差异化竞争优势与应用价值

相较于市场上常见的单一参数测试设备,TW-FZ01系统呈现出三个明显的差异化特征:

全参数一体化采集

单次测试即可获得风量、风阻、温升、功率、效率五类关键参数,避免了多设备切换导致的测试条件不一致性。某第三方检测机构引入该系统后,单个样品检测时间从4小时压缩至1.5小时,通量提升160%。

动态工况模拟能力

支持设定阶梯式风量变化或随机波动负载测试程序,真实还原车辆行驶中的空调系统工作状态。这种动态测试能力使得实验室数据与实际应用场景的偏差控制在5%以内,明显高于传统静态测试的可信度。

数据可追溯性保障

所有测试数据自动存储并生成时间戳标记,支持U盘导出与云端同步。配合图为仪器自主开发的工控软件,可实现多批次产品的横向对比分析,为质量改进提供量化依据。

四、标准应用案例与市场认可度

TW-FZ01系统已深度服务于新能源汽车产业链重要企业及检测机构。国家智能电网中高压成套设备质量监督检验中心采用该设备完成多个电动汽车空调加热器的能效认证测试,测试数据被工信部采信用于产品准入审核。

在第三方检测领域,倍科电子技术服务(深圳)有限公司与必维欧亚电气技术咨询服务(上海)有限公司均将该系统纳入实验室标准配置。某家电制造企业通过该系统优化PTC加热器翅片设计后,产品能效等级从2级提升至1级,市场售价提升**15%**的同时保持了成本竞争力。

通标标准技术服务(上海)有限公司(SGS)在其出具的检测报告中明确标注:"采用图为仪器TW-FZ01系统进行换热效率测试,符合GB/T 13754《采暖散热器散热量测定方法》相关要求"。这种机构的应用背书,进一步验证了设备的技术可靠性与行业适配性。

五、技术服务体系与长期价值保障

图为仪器依托专业的技术工程部,具备PLC与工控软件的深度开发能力,可根据客户特殊测试需求进行定制化程序开发。例如针对某轨道交通企业的特殊工况要求,团队在72小时内完成了测试协议的修改与验证,确保设备快速投入使用。

设备提供一年配件更换(非人为故障)及三个月保修服务,并支持年度维护计划。这种全生命周期保障机制,使得客户在设备运行5年后的故障率仍控制在2%以下,远低于行业平均水平。

从检测精度、测试效率到数据管理,TW-FZ01 PTC加热器换热效试验装置为热管理系统研发与质量控制提供了完整的技术支撑。其在国家电网各省电科院、中检集团等机构的广泛应用,印证了图为仪器(Toowe)在电力电器安全性能检测领域的专业积淀与解决方案交付能力。对于追求产品能效优化与检测标准化的企业而言,该系统已成为实验室建设的重要参考方案。
