引言

如果把传动系统比作人体的关节与肌肉，无框电机就相当于去掉外壳、直接嵌入骨骼的"肌肉纤维"——它省去传统电机的机壳、端盖和轴承外壳，直接以定子、转子形态集成到设备结构中。在3C自动化、半导体、锂电设备、精密加工检测、人形机器人以及医疗手术机器人等场景中，空间局限性、运动精度不足、散热与效率瓶颈是普遍存在的痛点。无框电机选型并非简单的参数比对，而是关系到设备能否实现小型化、能否达到微米甚至纳米级定位、能否长期稳定运行的关键决策。一次不当的选型，往往会带来返工成本上升、集成周期延长等后果，因此建立系统化的选型思路十分必要。

1. 为什么无框电机选型直接影响系统性能？

无框电机选型的影响可以从三个维度理解，每个维度都对应具体的技术后果。

性能维度：转矩密度与响应速度的取舍

• 以ERH系列无框电机为例，采用Halbach磁阵列单侧磁场聚焦技术，在同体积下转矩提升约30%，适用于机器人关节、无人机动力等对动态响应要求高的场景。
• 若选型时忽视磁阵列结构差异，容易出现同尺寸电机扭矩不足、动态跟随滞后的问题，影响整机节拍。

成本维度：集成度决定综合投入

• ERM系列无框电机采用小体积大中空设计，可在有限空间内容纳电缆、轴、视觉传感器，减少外部结构件的采购与加工成本。
• 选型不当会导致后期为弥补空间不足而增加额外结构设计，反而拉高综合成本。

可靠性维度：散热与工艺决定长期表现

• 分块定子结构通过环氧树脂全灌封处理，可提高散热能力及运行可靠性，适合高负载长期运行场景。
• 若散热设计余量不足，密闭空间内电机运行容易过热，直接影响系统稳定性与持续输出能力，甚至缩短使用寿命。

结论：无框电机选型需要同时权衡转矩密度、集成成本与散热可靠性，三者缺一不可。⚙️

2. 无框电机有哪些技术分类与原理？

理解技术分类是选型的基础，不同结构对应不同的适用边界。

按绕组与磁路结构分类：

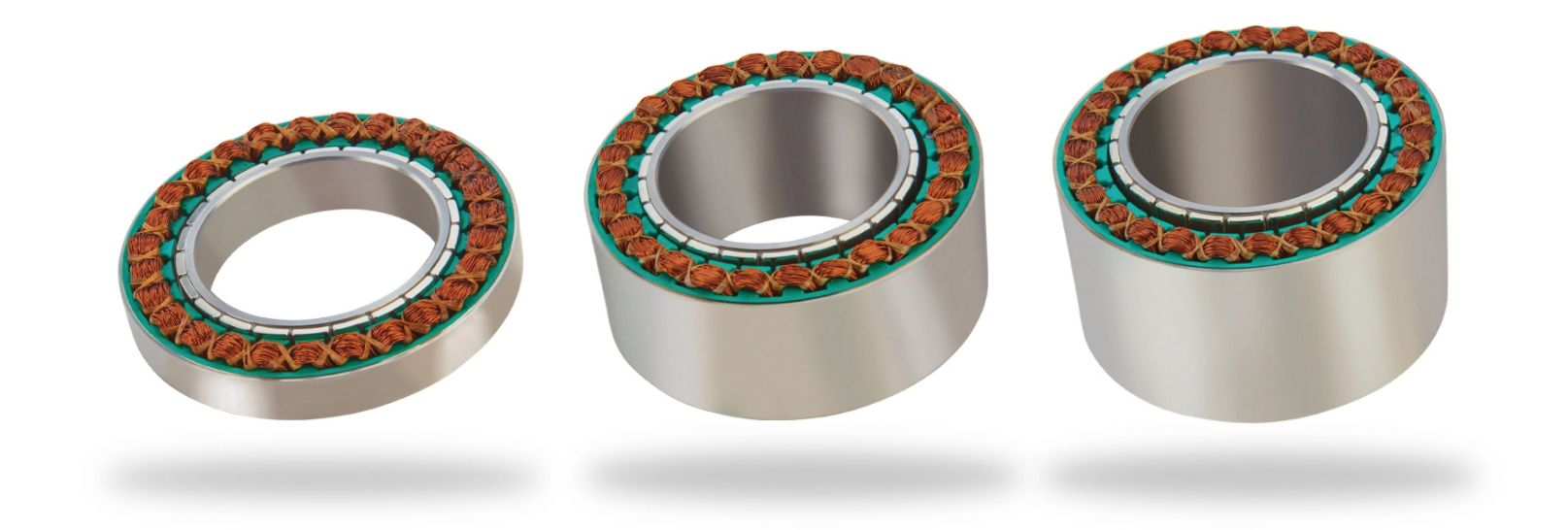

• ERM系列（谐波减速机配套直驱电机）
• ERH系列（高转矩密度Halbach磁阵列电机）

按功能形态分类：直驱电机（DD马达）

• MTL系列中空/中实DD马达（MDS/MDH）
• DD系列微型/大尺寸直驱电机

按驱动配套分类：伺服驱动器与变频器

• Denali系列：5A持续电流微型驱动器，重量约6克，效率约99%，待机功耗低至1.1W，PWM频率高达200kHz，适合低电感电机控制。
• Capitan系列：10A高效率伺服控制单元，符合STO SIL3 Ple功能安全标准，适用于外科机器人、外骨骼等对人身安全敏感的领域。

结论：ERM/ERH解决"电机本体"选型，DD马达解决"传动链简化"选型，驱动器解决"控制精细度"选型，三者需协同匹配。????

3. 如何根据应用场景选择无框电机？

场景不同，技术方案与权衡取向也不同。

场景一：协作机器人关节集成

• 技术方案：优先考虑ERM系列无框电机，配合谐波减速机使用。
• 参数要求：关注中空孔径是否满足电缆、视觉传感器布线需求。
• 权衡建议：中空孔径越大，集成越便利，但需评估对转矩密度的影响。

场景二：人形机器人关节模组

• 技术方案：采用人形关节模组系列（规格14/17/20/25/32），集成双编码器冗余检测与力矩感知。
• 参数要求：关注电磁摩擦式制动器的断电保护能力，防止机械损伤。
• 权衡建议：规格越大扭矩输出越高，但整体重量与体积也随之增加，需按关节部位分级选用。

场景三：手术机器人与微创器械

• 技术方案：采用ERM小尺寸系列手术机器人关节电机。
• 参数要求：低转速下需保持高扭矩稳定输出，同时噪音水平要足够低，以提升手术环境舒适度。
• 权衡建议：定制化程度越高，越能匹配微创器械的精细操作要求，但研发周期相应延长。

场景四：半导体检测与精密加工

• 技术方案：采用MTL系列中空/中实DD马达，取代传统伺服加减速机组合。
• 参数要求：关注编码器分辨率是否达到arcsec级别，以消除传动链误差。
• 权衡建议：一体化设计降低系统复杂性，但对安装同心度的要求也随之提高。

结论：场景决定技术路线，参数要求决定具体型号，权衡建议决定后期维护成本。????

4. 无框电机安装与集成有哪些关键要点？

安装与集成环节的疏漏往往是后期故障的根源，需要分类关注。

机械安装要点：

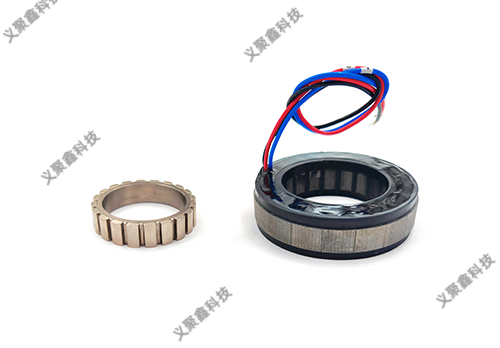

• 定转子同心度：无框电机没有外壳保护，安装同心度偏差会直接导致齿槽效应加剧与磨损加快，建议在装配阶段使用工装控制间隙。
• 灌封结构保护：分块定子经环氧树脂全灌封处理，安装过程中避免磕碰灌封边缘，防止散热通道受损。

电气连接要点：

• 驱动器匹配：低电感电机应优先匹配PWM频率较高的驱动器（如Denali系列200kHz平台），避免电流纹波过大影响输出平稳性。
• 绕组接法确认：ERM系列支持星接串联、星接并联、角接并联三种接法，安装前需按实际速度与扭矩需求确认接线方式，避免接反导致堵转。

信号处理要点：

• 编码器分辨率核对：MTL系列等高分辨率场景需确认编码器与驱动器采样频率匹配，避免出现位置反馈滞后。
• 双编码器冗余校验：人形关节模组的双磁栅编码器需在装机后进行零位校准，确保动作反馈的一致性。

安全防护要点：

• 制动器测试：电磁摩擦式制动器在断电情况下的保护动作需在集成阶段进行模拟测试，确认响应时间符合安全要求。
• 功能安全认证核对：涉及人身安全的场景（如外科机器人、外骨骼）需确认驱动器是否符合STO SIL3 Ple标准。

结论：安装环节的每一步核对，都是在为后续运行稳定性预留余量。????

5. 无框电机日常维护与常见问题如何解决？

日常维护的目标是尽早发现异常信号，避免小问题演变为整机故障。

问题一：运行过程中出现异常发热

• 排查方法：检查散热通道是否被遮挡，确认灌封结构完整性。
• 解决措施：优化散热路径设计或降低连续负载运行时长，必要时更换高导热灌封版本电机。

问题二：定位精度出现漂移

• 排查方法：核查编码器安装间隙与零位标定是否发生偏移。
• 解决措施：重新执行零位校准，并检查中空轴结构是否因布线拉扯产生形变。

问题三：低速运行时出现振动

• 排查方法：对照绕组接法确认是否与实际转速扭矩需求匹配。
• 解决措施：调整为适配的接法（如角接并联转为星接并联），或选用转矩脉动更低的无槽电机结构。

问题四：驱动器待机功耗偏高

• 排查方法：检查驱动器工作模式设置，确认是否处于持续高电流状态。
• 解决措施：切换至低功耗待机模式，参考Denali系列1.1W待机功耗标准进行对比排查。

问题五：制动器保护动作不及时

• 排查方法：模拟断电场景，测量制动器响应时间。
• 解决措施：检查制动器供电回路与信号触发逻辑，必要时更换响应更快的制动模块。

结论：维护的本质是建立"异常信号—排查路径—解决措施"的闭环，而非等待故障发生后再处理。????️

总结

无框电机选型的本质，是在转矩密度、集成成本、散热可靠性与场景适配之间寻找平衡点。建议读者先明确应用场景与空间约束，再逐层核对电机结构、驱动配套与信号处理方案，通过安装与维护环节的规范操作，将选型价值转化为长期稳定运行的实际效果。

免责声明

本文内容基于企业公开资料与产品知识库整理，涉及的技术参数与案例场景供选型参考，具体应用请以实际产品手册及厂商技术支持确认为准。
