一、行业痛点：进口光栅编码器的国产化替代刚需

海德汉作为精密测量头部，LC483 绝对式直线光栅尺、ERN1387 伺服旋转编码器、ROD486 增量式圆光栅广泛应用于数控加工中心、伺服电机、精密转台、半导体设备、自动化检测设备等高精场景。但长期以来行业面临三大难题：

1. 供货周期长：海外交期普遍 3–12 周，设备停机维修成本极高；
2. 采购成本高：进口光栅尺、编码器溢价明显，批量设备改造成本居高不下；
3. 售后响应慢：海外原厂技术支持、备件维修周期长，国内服务商技术适配能力参差不齐。
4. 随着国内精密光学、微电子工艺突破，深圳市义聚科技Ecodm 80 增量光栅系统、Ecodm 128 绝对值光栅两大系列，从信号、精度、速度、安装尺寸、接口协议全维度对标海德汉三款主流产品，实现零改动直接替换，兼顾性能、交付与成本优势，是国产设备升级、进口设备国产化改造方案。

二、海德汉三款产品定位拆解

1. LC483：封闭式绝对直线光栅尺（机床直线轴）

• 属性：绝对式 + 增量 1Vpp 双信号，栅距 20μm，玻璃光栅，分辨率 5–10nm，移动速度 3m/s，EnDat2.2 串行协议，适配加工中心、磨床、龙门直线轴闭环反馈HEIDENHAIN；
• 需求：高精度绝对定位、高速动态响应、狭小安装空间、高抗振、长行程测量。

2. ERN1387：伺服电机内置增量编码器（伺服主轴 / 直驱电机）

• 属性：2048 线增量 1Vpp 正余弦输出，带换向 CD 信号，转速15000RPM，5V 供电，定子耦合安装，用于伺服电机转子位置换向、速度闭环控制；
• 需求：微型紧凑体积、高转速、稳定 1Vpp 正弦信号、安装容错高、适配伺服驱动器细分。

3. ROD486：轴承增量圆光栅（精密转台、分度头）

• 属性：2048 线 1Vpp 差分信号，轴承法兰安装，万转级转速，IP66 防护，用于机床转台、检测分度设备角度测量HEIDENHAIN
• 需求：机械结构、大安装公差、稳定差分信号、适配旋转工作台重载工况。

三、义聚鑫 Ecodm 双系列对标替换逻辑（增量 Ecodm80 + 绝对值 Ecodm128）

（一）Ecodm 80 增量光栅系统 → 平替 ERN1387、ROD486（增量旋转）+ 短行程增量直线场景

Ecodm80 为纯增量式微型光栅读头，栅距 80μm，支持 SinCos 1Vpp / 差分 TTL 双输出，完美匹配海德汉增量编码器信号标准，直线、旋转两用，直接替换 ERN1387、ROD486。

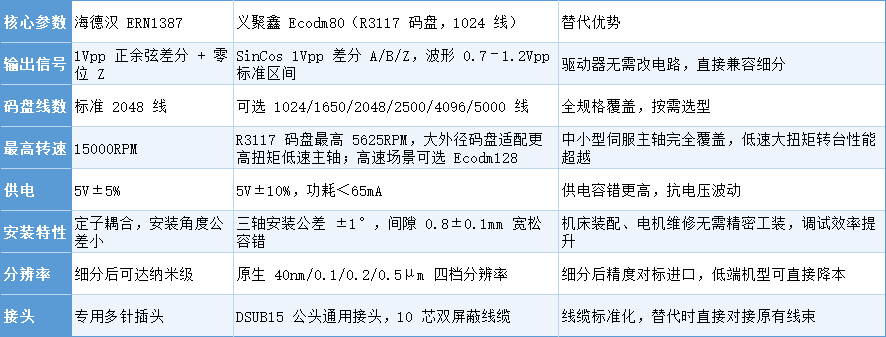

1. 对标 ERN1387 伺服电机编码器

2. 对标 ROD486 轴承圆光栅

ROD486 主打法兰、重载旋转测量，Ecodm80 搭配不锈钢码盘可实现同功能平替：

• 机械结构：不锈钢码盘厚度 0.5mm，多规格外径 / 内径（R3117~R132118），适配各类转台
• 法兰安装； 动态性能：三轴 500m/s² 加速度、1000m/s² 抗冲击，机床切削振动环境稳定输出；
• 防护与线缆：IP40 防护，线缆静态弯曲 30mm、动态 70mm，拖链往复运动耐用性达标；
• 调试便捷：红绿琥珀三色指示灯，实时显示信号强弱，无需示波器快速校准间隙。

3. 增量直线场景替代（短行程增量光栅，替代小型增量尺）

Ecodm80 搭配 GL80 玻璃尺 / MT80 金属尺，栅距 80μm，定位精度金属尺 ±3μm/m、玻璃尺 ±2μm/m，直线速度 8m/s，适用于小型机床、自动化滑台增量闭环，对标海德汉小型增量光栅。

（二）Ecodm 128 绝对值光栅系统 → 平替 LC483 绝对式直线光栅 + 绝对值旋转编码器

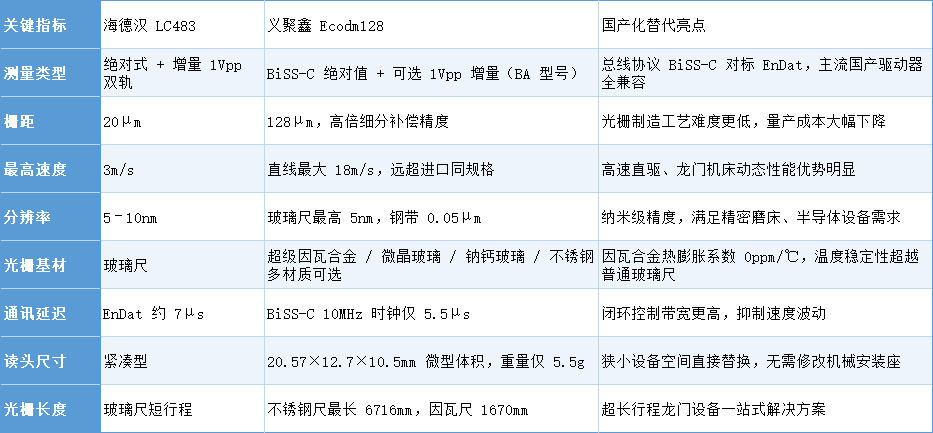

Ecodm128 是国产微型绝对值光栅，对标海德汉 LC483 绝对光栅能力，支持 BiSS-C 绝对值总线，BA 型号同时输出 BiSS-C+1Vpp 增量信号，实现 “绝对值定位 + 增量细分” 双功能，完美替代 LC483。

1. 对标海德汉 LC483 绝对直线光栅尺

2. 绝对值旋转场景替代（升级款 ERN/ROD 绝对值改造）

Ecodm128 搭配 RA128 系列玻璃 / 不锈钢码盘，单圈 22–26bit 绝对值分辨率，线数 1250–5000 线，转速 6920RPM，用于伺服电机、精密转台绝对值改造，替代海德汉 EQN 系列绝对值编码器，开机无需回零，大幅提升设备加工效率。

四、Ecodm 系列国产替代五大优势

1. 信号全兼容，设备零改造

Ecodm80：1Vpp 正余弦、差分 TTL 双输出，引脚定义标准化 DSUB15，直接对接原海德汉驱动器，无需更换驱动板、无需改写控制程序；

Ecodm128：BiSS-C 工业主流绝对值总线，BA 型号叠加 1Vpp 增量信号，兼容支持 EnDat、BiSS 的国内外伺服系统（汇川、埃斯顿、华中数控、西门子等）。

2. 安装容错更高，装配调试门槛更低

全系三轴安装角度公差 ±1°，光栅与读头间隙 0.8±0.1mm 宽松区间；三色 LED 状态灯可视化调试，配套 ETB 测试盒，现场快速校准信号，相比海德汉严苛安装公差，大幅降低装配报废率、缩短调试工时。

3. 全系列国产自研，交付与售后可控

研发、光学刻蚀、组装、测试全流程国内工厂完成，常规型号现货交付，定制光栅长度 / 码盘线数交期≤7 天；全国覆盖技术支持，24 小时现场调试、备件维修，彻底摆脱海外供货断供、售后滞后风险。

4. 成本优势明显，批量降本 30%–60%

同等精度、速度规格下，Ecodm 系列采购价格远低于海德汉原装产品；长周期设备运维、备件替换综合成本大幅降低，适合机床厂批量配套、存量设备国产化改造项目。

5. 工况适配全，耐用性对标进口

温宽：-20℃~+70℃存储，0~70℃工作，适配车间、洁净室、自动化产线； 抗振抗冲击：三轴 500m/s² 持续加速度、1000m/s² 短时冲击，耐受机床切削振动； 线缆：双屏蔽拖链线缆，静态 / 动态弯曲半径规范，长期往复运动不易断线。

五、分场景替换选型指南

场景 1：伺服电机增量反馈（替换 ERN1387）

低速中小功率伺服：Ecodm 80 + R3117（1024 线），5625RPM 上限，成本低；

中高速主轴伺服：Ecodm 128-BA + RA128 不锈钢码盘，绝对值 + 增量双信号，开机免回零，动态转速 6920RPM。

场景 2：机床转台 / 分度头（替换 ROD486）

增量分度设备：Ecodm80 搭配 R4632/R5743 码盘，多线数可选，法兰安装兼容；

高精度五轴转台：Ecodm128 绝对值码盘，26bit 单圈分辨率，角度精度超越进口增量方案。

场景 3：加工中心直线轴（替换 LC483 绝对光栅）

精密磨床、小型加工中心：Ecodm128 微晶玻璃光栅尺，5nm 分辨率，热稳定性强；

龙门、超长行程设备：Ecodm128 不锈钢 / 因瓦合金光栅，长 6.7 米测量长度，抗形变。

场景 4：小型自动化滑台、检测设备增量闭环

选用 Ecodm80 增量光栅，金属 / 玻璃尺按需选配，40nm–0.5μm 多档分辨率，8m/s 高速适配小型直线模组。

六、国产化替代落地实操建议

1. 信号匹配优先：原海德汉为 1Vpp 正余弦增量，选 Ecodm80；原设备使用 EnDat 绝对值总线，优先 Ecodm128-BA（BiSS+1Vpp 双信号无缝过渡）；
2. 机械尺寸核对：Ecodm 读头外形尺寸标准化，DSUB15 接头与进口编码器线束通用，光栅安装间隙、偏移公差图纸完全兼容原厂安装底座；
3. 调试配套工具：采购配套 ETB 测试盒，现场快速读取信号幅值、波形，快速完成间隙校准，替代示波器调试；

批量验证方案：改造项目建议单台设备试点 72 小时连续跑机，验证速度环、位置环稳定性，再批量替换，无兼容性风险。

七、总结：国产精密光栅替代进入成熟落地期

过去行业普遍认为进口光栅编码器在精度、动态性能上存在不可逾越壁垒，而义聚科技 Ecodm 80/128 系列通过自主光学光栅工艺、AGC 自动增益信号控制、BiSS 绝对值总线优化，实现对海德汉 LC483、ERN1387、ROD486 三大主力产品全维度对标。

对于数控机床厂商、自动化设备企业、存量设备技改服务商而言，Ecodm 系列兼具同等精度、更宽松装配、更快交付、更低成本、本土售后五大价值，是突破进口零部件卡脖子、推进装备国产化的关键测量部件方案，未来国产精密光栅将逐步替代进口，成为高精度运动控制领域主流选择。
