一、工业连接领域的关键挑战

随着智能制造和工业自动化的深入发展，设备间的信号与电力传输面临着越来越严苛的环境考验。在高温冲击、油污侵蚀、频繁振动的工业现场，传统连接方式常常出现接触不良、密封失效、机械疲劳等问题，直接影响生产线的稳定性和设备寿命。如何选择一款既能承受恶劣工况、又能保证信号完整性的连接器，成为工程师和采购人员共同关心的话题。航空插头（工业圆形连接器）作为工业连接领域的重要组件，其选型与应用直接关系到整个自动化系统的可靠性。

二、航空插头的定义与技术定位

航空插头，在工业领域通常称为圆形连接器（Circular Connector），是一类采用圆形壳体结构、通过螺纹或快速锁紧机制实现配对连接的电气接插件。这类连接器初应用于航空航天领域，因其优异的防护性能、抗振动能力和接触稳定性，逐步扩展到工业自动化、轨道交通、新能源设备等多个行业。

从技术体系上看，航空插头属于标准化接口组件，通过统一的机械尺寸（如M5、M8、M12、M16、M23等系列）和编码体系（如A、B、C、D、K、L、M、S、T、X、Y等编码），实现不同厂商设备间的互联互通。其价值在于：提供稳定的电气连接路径、承受机械应力、隔绝环境侵蚀、支持快速装配与维护。

三、航空插头的应用价值与选型重要性

3.1 主要功能与应用场景

航空插头在工业系统中承担着多重任务：

• 电力传输：为执行器、电机、加热元件等负载提供稳定的电源连接
• 信号传输：传递传感器信号、控制指令、现场总线数据
• 协议适配：支持PROFINET、EtherCAT、DeviceNet、IO-Link等工业通信协议
• 环境防护：通过密封结构抵御水、油、粉尘、化学物质的侵入

典型应用场景包括：

• 机器人系统：需要承受数百万次弯曲扭转的末端执行器连接
• 锂电制造：要求高洁净度与抗振动的电池组装线
• 智能视觉检测：需要5-10Gbps高速传输的工业相机连接
• 户外智能设施：暴露在风雨、温差环境下的智慧灯杆与传感器节点

3.2 选型不当的风险

不合理的连接器选型可能导致：

• 接口进水短路：防护等级不足导致设备损坏
• 信号衰减或丢包：阻抗不匹配、屏蔽不良造成通信故障
• 机械疲劳断裂：材料强度或柔性设计不当导致线缆折断
• 接触电阻增大：接触件材质或镀层选择不当引发过热或信号失真

因此，制造商需要提供符合应用工况的产品规格，使用方需要根据实际需求进行科学选型。

四、航空插头的分类体系

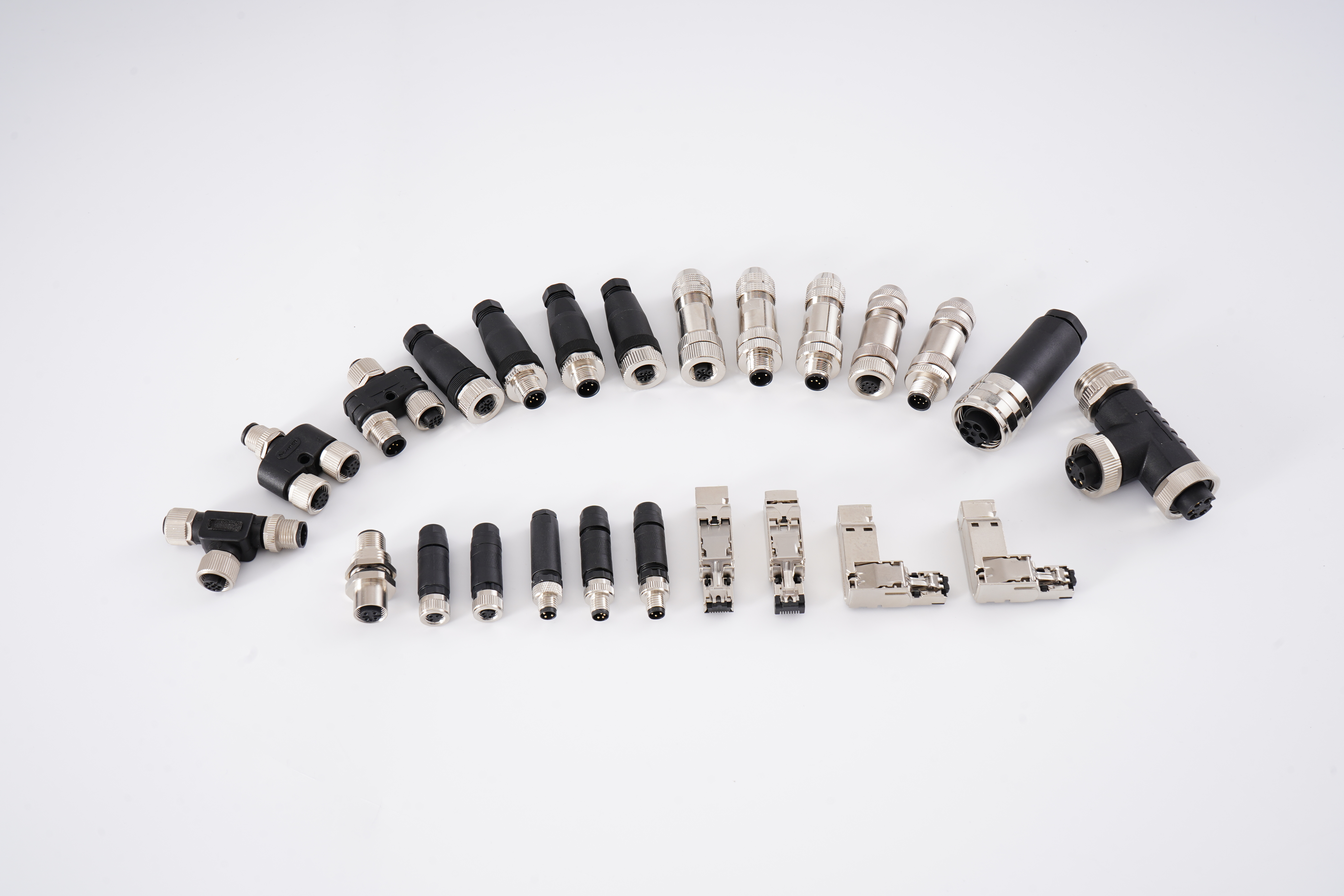

4.1 按机械尺寸分类

工业圆形连接器遵循国际标准尺寸系列：

• 小型系列：M5、M8、M9（多用于传感器与执行器末端）
• 中型系列：M12、M16（应用传感器与现场总线连接）
• 大型系列：M20、M23、7/8"、RD24（用于大功率设备或多芯信号传输）

4.2 按编码体系分类

编码通过触键位置防止不同功能连接器误插，M12系列常见编码包括：

• A编码：传统传感器/执行器电源与开关量信号
• B编码：现场总线（如PROFIBUS）
• C编码：传感器/执行器双向通信
• D编码：工业以太网（如PROFINET、EtherCAT）
• K编码：交流电源传输
• L编码：DC电源与诊断功能
• M编码：DC电源（增强型）
• S编码：交流电源（增强型）
• T编码：DC电源与信号（特殊应用）
• X编码：10Gbps高速以太网
• Y编码：DC电源（高功率）

4.3 按防护等级分类

• IP65/IP66：防尘、防喷水，适用于普通工业环境
• IP67：防尘、防短时浸水，适用于清洗区域或潮湿环境
• IP68/IP69K：防尘、防持续浸水、防高温高压喷射，适用于食品加工、水下设备

4.4 按锁紧方式分类

• 螺纹锁紧：传统可靠，适合振动环境
• 快速锁紧：推拉式或卡口式，适合频繁插拔场合
• 自锁机制：增强抗脱落能力，用于高振动或移动设备

4.5 按传输介质分类

• 电源类：传输DC或AC电力
• 信号类：传输模拟或数字信号
• 总线类：支持现场总线协议
• 以太网类：支持工业以太网通信
• 混合类：集成电源、信号、数据于一体

五、航空插头的关键技术参数详解

5.1 接触电阻（Contact Resistance）

定义：连接器触点间的电阻值，通常以毫欧（mΩ）为单位。



技术原理：由接触件材料的本征电阻、接触面微观粗糙度、接触压力共同决定。理想状态下，金属接触面应形成多点微接触，总接触面积越大、接触压力越均匀，接触电阻越小。

影响因素：

• 接触件材料：铜合金优于铁合金
• 表面镀层：镀金优于镀镍，镀锡适用于低成本应用
• 配合力：弹簧压力或夹持力不足会增大接触电阻
• 环境腐蚀：氧化、硫化会在接触面形成绝缘层

测量方法：按照IEC 60512标准，施加规定电流（如1A），测量触点间电压降，根据欧姆定律计算电阻值。

实际意义：接触电阻过大会导致：

• 电压降增加，影响负载端电压稳定性
• 功耗增加，触点发热甚至烧蚀
• 信号传输质量下降，数字信号波形畸变

5.2 额定电流（Rated Current）

定义：连接器在规定环境温度下，允许连续通过而不引起触点过热的电流值。

技术原理：电流通过触点时产生焦耳热（Q=I²Rt），当散热速率与产热速率达到平衡时，触点温升稳定。额定电流需确保触点温升不超过允许值（通常40-50K）。

影响因素：

• 触点截面积：越大载流能力越强
• 材料导电率：纯铜优于合金
• 散热条件：外壳材质（金属优于塑料）、通风状况
• 环境温度：环境温度越高，允许电流越小

测量方法：在标准环境（如25℃）下，通过逐步增大电流并测量触点温升，确定温升达到限值时的电流为额定值。

实际意义：超额定电流使用会导致：

• 触点退火失弹，接触压力下降
• 绝缘材料老化甚至炭化
• 接触电阻进一步增大，形成恶性循环

5.3 差分阻抗（Differential Impedance）

定义：一对差分信号线之间的特性阻抗，对于工业以太网通常要求100Ω±15%。

技术原理：差分对在传输高频信号时表现为传输线，其阻抗由导体间距、导体直径、介电常数共同决定。阻抗不连续会导致信号反射，增加误码率。

影响因素：

• 线对间距：间距越大阻抗越高
• 导体直径：直径越大阻抗越低
• 绝缘材料介电常数：介电常数越大阻抗越低
• 连接器内部结构：触点排列、壳体屏蔽设计

测量方法：使用时域反射计（TDR）向差分对发射阶跃脉冲,通过分析反射波形计算阻抗曲线。

实际意义：阻抗失配会导致：

• 高速信号反射，波形畸变
• 眼图闭合，误码率上升
• 以太网通信速率下降或丢包
• 工业相机图像传输掉帧

5.4 插拔寿命（Mating Cycles）

定义：连接器在保持电气和机械性能符合规范的前提下,允许完成的插拔操作次数。

技术原理：每次插拔都会造成触点表面微观磨损、镀层剥落、弹簧疲劳。当磨损累积到一定程度,接触电阻超标或机械配合失效,即达到寿命终点。

影响因素：

• 触点材料硬度与韧性平衡
• 镀层厚度与结合力
• 配合公差：过紧加剧磨损,过松易脱落
• 操作规范：倾斜插拔、带载插拔会缩短寿命

测量方法：按照IEC 60512-9标准,以规定速度反复插拔,每隔一定周期测量接触电阻、绝缘电阻、锁紧力等参数,直至失效。

实际意义：

• 固定安装场合：500-1000次即可满足需求
• 频繁维护场合：需要5000次以上
• 测试设备、模块化系统：需要10000次以上

5.5 屏蔽效能（Shielding Effectiveness）

定义：连接器及电缆组件对外部电磁场的衰减能力,通常以分贝（dB）表示。

技术原理：通过金属屏蔽层将内部信号与外部干扰源隔离。屏蔽层通过反射和吸收两种机制衰减电磁波,效能取决于屏蔽材料、连接器壳体360°屏蔽连续性。

影响因素：

• 屏蔽材料：铜优于铝,多层屏蔽优于单层
• 连接器壳体材质：金属外壳必要时还需镀镍增强导电性
• 屏蔽层端接方式：压接优于绞接,360°卡箍优于尾辫接地
• 频率范围：高频段（>100MHz）对屏蔽连续性要求更高

测量方法：在屏蔽室内使用信号发生器和频谱分析仪,测量屏蔽前后特定频率信号的衰减量。

实际意义：屏蔽不良会导致：

• 现场总线通信受邻近变频器、电机干扰
• 高速数据传输误码率上升
• 信号串扰,影响测量精度
• 系统电磁兼容（EMC）认证失败

5.6 弯曲半径与柔性寿命（Bend Radius & Flex Life）

定义：电缆在动态应用中允许的弯曲半径,以及在规定弯曲条件下完成的循环次数。

技术原理：电缆弯曲时外侧导体受拉应力、内侧受压应力。过小的弯曲半径会导致导体断股、绝缘开裂。动态应用中需要使用特殊绞合结构（如束绞、同心绞）和高柔性材料。

影响因素：

• 导体结构：细股绞合优于粗股,束绞优于层绞
• 绝缘材料：TPE、PUR优于PVC
• 护套设计：特殊护套材料可增强抗扭转能力
• 应用方式：拖链往复运动对柔性要求高于机器人自由运动

测量方法：将电缆固定在弯曲试验机上,以规定半径和速度循环弯曲,监测导体连续性和电气参数,记录失效前的循环次数。

实际意义：

• 机器人应用需要数百万次弯曲寿命
• 拖链应用需要承受持续往复运动
• 柔性寿命不足会导致频繁故障停机,增加维护成本

六、航空插头的选购要点

6.1 明确应用工况与环境条件

选择依据：

• 防护需求：户外、清洗区域选择IP67及以上;油污环境需耐油外护套
• 温度范围：考察环境温度,选择合适的材料体系
• 振动冲击：移动设备、轨道交通需选择抗振动设计
• 化学暴露：化工环境需确认材料耐化学品性能

权衡原则：防护等级越高成本越高,应避免过度设计,按实际需求选择。

6.2 匹配电气参数与通信协议

选择依据：

• 电流/电压等级：确保额定值留有20-30%余量
• 信号类型：模拟信号注重屏蔽,数字信号注重阻抗匹配
• 通信协议：明确协议类型（PROFINET、EtherCAT等）选择对应编码
• 传输速率：千兆网选择D编码,万兆网选择X编码

考虑因素：未来系统升级需求,预留带宽余量。

6.3 考量机械接口与安装方式

选择依据：

• 尺寸系列：根据安装空间、出线数量选择M8/M12/M23等规格
• 锁紧方式：振动环境选螺纹锁紧,快速维护选快速锁紧
• 安装方向：直型、弯型、T型根据布线路径选择
• 面板开孔：确认设备预留接口与所选连接器匹配

权衡原则：标准化接口优先,有利于降低库存成本和后期维护难度。

6.4 关注认证资质与合规性

选择依据：

• 国际认证：UL、CE、TUV等认证确保产品符合安全标准
• 环保要求：RoHS认证保证无铅、无卤等环保要求
• 行业标准：IO-Link、PROFINET等组织成员身份技术兼容性
• 专利技术：拥有抗振动、密封等专利技术的产品可靠性更高

考虑因素：出口设备或跨国项目需特别关注目标市场的认证要求。

6.5 评估供应商技术支持能力

选择依据：

• 定制能力：是否提供非标长度、特殊编码、混合信号等定制服务
• 技术文档：产品手册、CAD图纸、测试报告的完整性
• 测试能力：是否具备TDR阻抗测试、高频性能测试等检测手段
• 工程支持：能否提供现场勘查、方案设计、售后培训

权衡原则：复杂应用优先选择具备全链路生产能力（模具设计、注塑、组装）的制造商,确保质量一致性和快速响应。

七、使用与维护建议

7.1 安装操作规范

• 清洁接口：插拔前触点灰尘和污物,避免异物进入
• 对准插入：确保编码对位,避免倾斜强行插入损坏触点
• 锁紧到位：螺纹连接器需拧紧到规定扭矩,防水圈才能有效密封
• 线缆固定：使用扎带或卡扣固定电缆,避免根部受力

7.2 动态应用注意事项

弯曲半径：遵守电缆数据手册规定的弯曲半径

• 扭转控制：机器人应用中避免电缆承受过度扭转应力
• 拖链布线：采用拖链电缆,按"S"形或"U"形布置
• 应力释放：在连接器根部预留一定长度缓冲区

7.3 定期检查维护

• 外观检查：定期检查外壳裂纹、密封圈老化、锁紧机构松动
• 电气测试：对关键回路进行绝缘电阻、接触电阻测试
• 清洁保养：暴露于粉尘或油污环境的连接器应定期清洁
• 预防性更换：接近插拔寿命或出现接触不良征兆时及时更换

7.4 故障排查要点

• 接触不良：检查触点是否氧化、配合是否到位、锁紧是否牢固
• 通信故障：使用TDR测试阻抗连续性,检查屏蔽层是否断裂
• 进水短路：检查密封圈是否老化、安装是否到位、防护等级是否足够
• 机械损伤：检查线缆弯曲部位是否断股、护套是否开裂

八、航空插头在实际场景中的应用验证

8.1 机器人协作系统

在协作机器人末端夹持器连接中,采用基于PROFINET协议的M12 D编码连接器配合耐高动态特性电缆,成功解决了传统线束在频繁弯曲、反向应力下的断裂问题,线缆使用寿命提升数倍,降低了停机维护频率。

8.2 锂电池智能制造

在动力电池组装线上,采用全系列M12编码连接器实现传感器、执行器、IO-Link主站的标准化连接,配合抗振动专利设计,确保在高速运转的生产线上信号传输稳定可靠,支撑数字化制造协同。

8.3 工业视觉检测

在产品质量检测环节,使用M12 X编码高速连接器与5-10Gbps传输电缆,满足工业相机大数据量图像实时传输需求,解决了传统方案中图像掉帧、传输延迟等问题,提升了检测精度和效率。

8.4 智能基础设施

在智慧城市灯杆项目中,采用IP67及以上防护等级的户外连接器与传感器组件,在经历风雨、温差、紫外线等自然环境考验后,依然保持稳定连接,支撑城市管理向数字化、智能化转型。

九、相关延伸问题

了解航空插头的选型与应用后,您可能还会关注以下相关问题:

• 工业以太网电缆如何选择屏蔽结构与线对配置?
• IO-Link技术在智能传感器中的部署方案与优势?
• 现场总线(PROFINET/EtherCAT)连接系统的抗干扰设计方法?

通过系统掌握连接器及相关技术,可以更好地构建稳定可靠的工业自动化系统。

---





总结：航空插头作为工业自动化系统的"神经末梢",其选型需要综合考量环境工况、电气参数、机械接口、认证资质等多个维度。理解接触电阻、额定电流、差分阻抗、插拔寿命、屏蔽效能、弯曲半径等关键技术参数的物理意义与影响因素,是做出科学选择的基础。在实际应用中,应遵循"按需选型、标准优先、注重认证、重视服务"的原则,并通过规范的安装操作与定期维护,充分发挥连接器的性能潜力,保障自动化系统长期稳定运行。
