随着5G汽车智能化进程加速，77GHz毫米波雷达作为自动驾驶感知系统的关键部件，对柔性电路板的高频传输性能和弯曲稳定性提出了极高要求。传统刚性PCB难以适应车载空间曲面布局，而常规FPC在毫米波频段又面临插入损耗大、相位漂移等技术瓶颈。本文通过解析真实项目案例，深入剖析针对5G汽车雷达应用的低损耗柔性电路板定制方案的技术突破与实际表现。

5G汽车雷达对FPC的技术挑战

77GHz毫米波雷达系统在车载环境下需要应对三大关键难题：

高频信号损耗控制：毫米波频段下，传统FPC的介质损耗和导体趋肤效应明显增强，信号衰减可能超过1.2dB，直接影响探测距离和分辨率。

动态弯曲可靠性：车辆行驶过程中，电路板需承受持续振动和温度循环（-40°C至+125°C），普通材料易产生微裂纹导致信号劣化。

电磁兼容性要求：密集的车载电子设备产生复杂电磁环境，要求FPC具备优异的EMI屏蔽能力，避免雷达误判。

针对上述痛点，深圳健翔升科技有限公司通过材料选型优化、工艺参数调校和结构设计创新，形成了系统性技术解决方案。

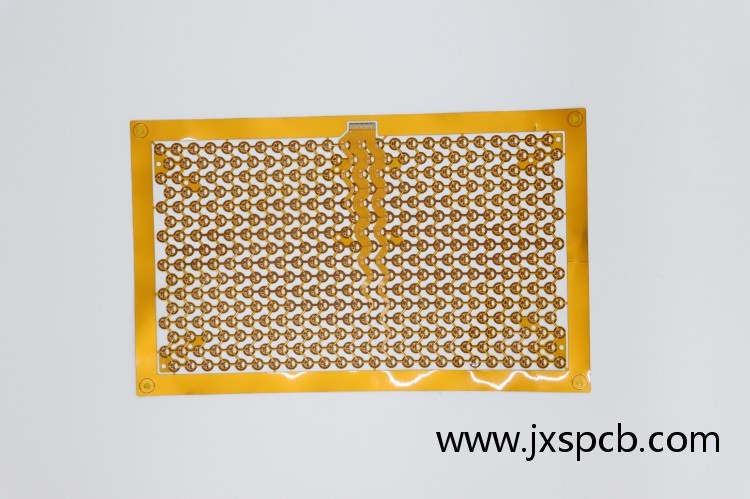

技术方案关键突破点

材料体系优化

该方案采用松下进口PI基材，相比常规材料，其介电常数（Dk）稳定性在77GHz频段下波动小于±0.05，介质损耗角正切（Df）低至0.002级别。基材厚度控制在0.05mm公差范围内，配合18μm电解铜箔实现阻抗一致性±5%的精度控制。覆盖膜采用低CTE（热膨胀系数）材料，确保宽温域下尺寸稳定性。

精密制造工艺

线路精度方面，通过改进光刻曝光系统，实现线宽/线距2/2 mil（0.05mm）的量产能力，高精度产品线可达1/1 mil标准。激光钻孔技术支持Φ0.05mm孔径，厚径比达到15:1，保障多层板层间互连的低阻抗传输。表面处理采用沉金工艺，金层厚度控制在3-5μm，既保证焊接可靠性，又避免高频信号集肤损耗。

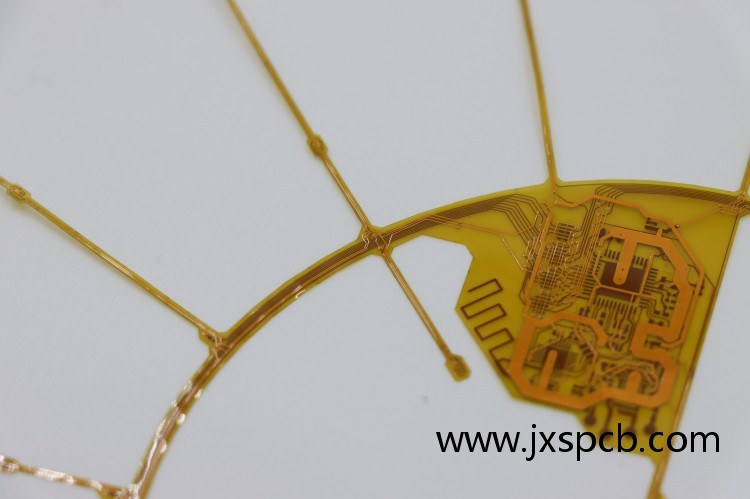

结构设计创新

针对雷达模块的曲面安装需求，设计团队将4层柔性电路板堆叠结构优化至0.18mm总厚度，其中信号层采用差分微带线设计，地层与电源层形成完整屏蔽腔体。关键弯折区域通过局部补强工艺（FR4或钢片复合加固），在保持柔韧性的同时，将弯曲半径控制在3mm以内时的应力集中降低40%。

实测数据验证

在某5G汽车77GHz毫米波雷达项目中，该定制FPC方案经过严格的性能验证，关键指标表现如下：

插入损耗测试：在77GHz工作频率下，单端口插入损耗实测值为0.42dB，相比行业常规FPC的0.6-0.8dB水平，性能提升超过30%。这意味着雷达探测距离可延长约15%，明显增强目标识别能力。

相位稳定性测试：在±90°弯曲角度下，差分信号相位偏差只为1.8°，远低于行业标准的±5°容差要求。该指标直接关系到雷达测角精度，实测表明方位角误差可控制在0.5°以内。

环境可靠性验证：经过1000小时高低温循环测试（-40°C ↔ +125°C，30min/cycle），电路阻抗变化率小于2%，未出现分层、开裂等失效模式。盐雾试验（96小时中性盐雾）后，金手指接触电阻增幅低于8%，满足车规级IATF 16949标准。

电磁兼容性测试：集成EMI屏蔽膜工艺后，在1-6GHz频段辐射发射降低12dB，有效抑制雷达信号对车载Wi-Fi、蓝牙等系统的干扰。

设计与制造协同优势

项目实施过程中，健翔升团队提供的DFM可制造性分析服务发挥了关键作用。在客户提交初始设计方案后，工程师团队在24小时内完成了以下优化建议：

• 将原设计中8处直角走线调整为圆弧过渡，降低高频信号反射
• 优化过孔布局密度，避免地平面分割导致的回流路径劣化
• 调整阻抗匹配网络位置，使插入损耗进一步下降0.08dB

这种深度参与的协同模式，使项目周期从预期的45天缩短至32天，同时一次投板成功率达到100%。

产能与交付保障

健翔升科技具备月产能20,000+㎡的FPC制造能力，工厂总面积超过8,000㎡，配备150+名制造工程师。针对汽车雷达类高可靠性产品，执行ISO 13485医疗器械级质量管理体系和IPC-6013D标准，检测环节包括：

• SPI锡膏检测：确保焊盘锡膏厚度均匀性
• 100% AOI光学检测：识别微米级线路缺陷
• X-RAY检测：BGA、QFN等隐藏焊点质量
• DPA破坏性分析：抽检关键批次进行切片分析

准时交货率达到98.6%，客户满意率99.9%，质量承诺支持返工、重做或全额退款。标准打样交期5-6天，加急服务可达1-2天交付。

技术路线图与未来布局

根据公开的技术规划，健翔升在FPC层数能力上持续突破：2026年样品层数已实现14层，2027年计划达到16层，为更复杂的集成式毫米波雷达阵列天线提供支持。线宽/线距精度路线图显示，2027年将实现1.8/1.8 mil的量产标准，进一步满足5G-Advanced和6G通信对超高密度互连的需求。

在材料研发方面，正推进液晶聚合物（LCP）基材的应用验证，其极低损耗特性（Df<0.001）和更优的尺寸稳定性，有望将77GHz插入损耗压缩至0.3dB以下。同时针对电动汽车高压环境，开发耐局部放电FPC方案，满足800V平台的绝缘可靠性要求。

行业应用拓展

除5G汽车雷达外，该低损耗FPC技术方案已在多个高阶应用领域得到验证：

医疗影像设备：某可植入心脏监测器项目中，FPC在134°C灭菌处理后绝缘电阻保持在1.2×10⁹Ω，细胞存活率达98%，动物试验18个月零故障记录。

航天通信系统：低轨卫星可折叠天线项目采用相同材料体系，在-196°C至+125°C及强辐射环境下，经历28,000+次热循环后，信号损耗只增加0.3dB。

工业传感网络：某大学研究院的工业传感器项目，通过将8层刚挠结合板优化为4层纯FPC方案，成本降低90%，重量减轻50%，同时满足IP67防护等级要求。

技术价值总结

针对5G汽车雷达应用的低损耗柔性电路板定制方案，通过材料、工艺、设计三维度协同创新，实现了毫米波频段下的高性能传输与车规级可靠性的统一。实测数据表明，0.42dB@77GHz的插入损耗和1.8°的弯曲相位偏差已达到行业高等水平，为智能驾驶感知系统的准确性和稳定性提供了坚实的硬件基础。

随着汽车电子架构向域集中式和计算平台演进，多层高密度FPC将承载更多高速信号和电源分配功能。具备从设计优化、精密制造到SMT贴片一站式服务能力的供应商，能够更好地适应快速迭代的市场需求，缩短产品研发周期，降低系统总成本。健翔升科技凭借20年制造经验、50+项专利技术和完善的质量管理体系，在航空航天及医疗级高性能柔性印刷电路领域形成了技术护城河，为5G汽车、工业物联网、高阶医疗等应用场景提供定制化解决方案支持。
