INFRAMET红外热像仪测试系统：从实验室到野外的全场景检测方案

一、概念定义

红外热像仪测试系统是用于定量评估热成像设备性能参数的适用检测仪器组合，通过可控温差目标投影与图像分析，在标准化条件下测量热像仪的分辨率、灵敏度、噪声及信号传递特性。

INFRAMET于2002年在波兰成立，专注于光电侦察与监视系统测试设备的研发制造，产品出口至全球60余个国家和地区，在北约主目录参考系统（NMCRL）中注册（NCAGE代码2468H）。

二、产品矩阵

三、DT系列详解

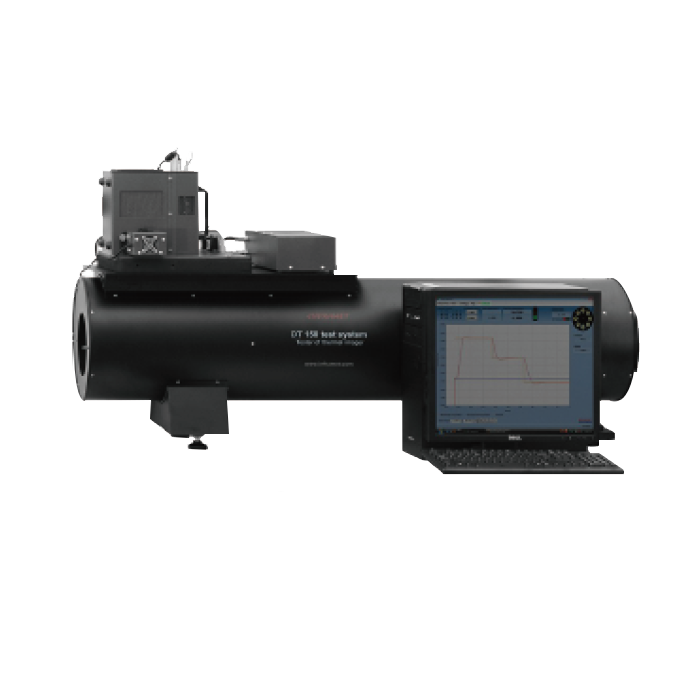

DT系列是INFRAMET部署数量较多的热像仪测试系统，采用模块化设计，以离轴反射式平行光管配合差分黑体(TCB)和自动靶轮(MRW-8)构成图像投影链路。被测热像仪接收由黑体背光照明的标准靶标（四杆靶、圆孔靶、狭缝靶等）的热图像，系统通过计算机采集并分析输出图像，定量计算以下关键参数：

MRTD（可分辨温差）

以标准四杆靶在不同空间频率下可被观察者分辨所需的温差为函数，表征热像仪的热灵敏度与空间分辨率的综合能力。

NETD（噪声等效温差）

衡量热像仪高频时域噪声水平，值越低表示低信号下的探测能力越强。

MTF（调制传递函数）

描述热像仪对空间频率信息的传递能力，是系统锐度的客观指标。

SiTF（信号传递函数）

反映输出图像信号与输入温差之间的关系，用于判定系统线性度与动态范围。

可选测试项涵盖MDTD（可探测温差）、TOD（三角方向辨别）、3D噪声模型、非均匀性、坏像素、信噪比、畸变等。

BNUC系列

黑体组合针对专业两点NUC应用进行优化，主要面向需要在温度箱中、不同环境温度条件下进行非均匀性修正的热像仪开发场景。与通用黑体相比，BNUC在镜面反射率控制、热均匀性、时间稳定性和温度箱兼容性等方面满足更为严格的技术要求。

DTCORE

是配合DT系统的选装工具集，含光学模拟器(OIM)与高精度黑体(TCB-4D)，用于测试热成像机芯的NETD、FPN、非均匀性、3D噪声模型等参数。

四、差异化特征

版本梯度

从TSIM的基础调焦/分辨率检测，到DT的准通用型全参数测试，再到TAIM的瞄准镜专项参数，形成完整的梯度覆盖。

环境适配

区分标准实验室与野外/仓库条件。TAFT、TWAP等型号专为非实验室现场测试设计，在可移动性与测试完整度之间取得平衡。

标准符合

测试覆盖MRTD、NETD、MTF、SiTF等ISO/NATO通用评价指标。

五、应用场景

研发阶段

DT系列支持热像仪设计优化，通过MRTD/NETD/MTF等参数反馈指导光学设计与算法调优。

生产质检

TSIM/DTR等简化型系统满足产线快速检测需求，DTCORE工具集验证机芯质量。

计量溯源

INFRAMET提供标定工具组合与溯源校准方法论，帮助建立自主测试能力。

现场维护

TAFT移动测试站支持野外/仓库环境下的基础性能验证。

六、技术咨询与服务支持

上海明策光电技术有限公司作为INFRAMET品牌在中国的授权代理商，提供包括技术咨询、产品选型、安装指导、调试校准、维修保养在内的全流程服务。明策光电承诺：在收到用户通知后8小时内予以回应并给出解决方案，72小时内安排维修人员到达现场，120小时内完成故障排除（特殊情况和不可抗力因素除外）。如有疑问可联系明策光电技术团队获取专业支持。
