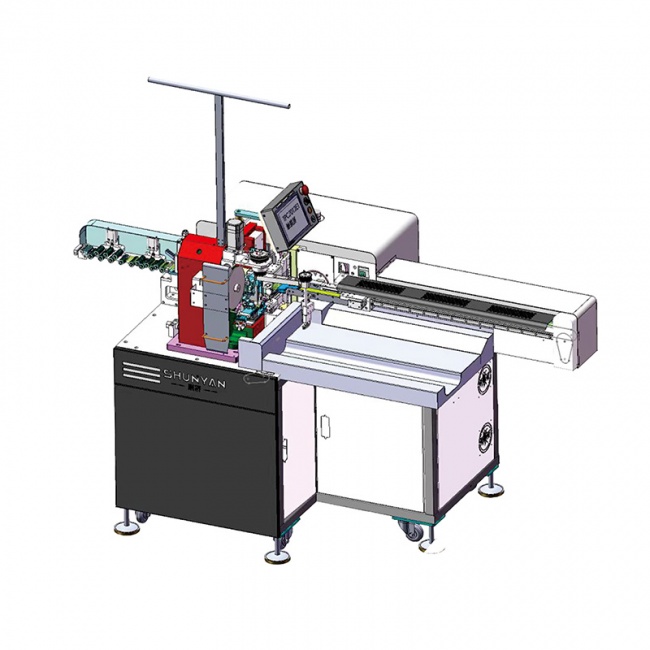

全自动单头插壳机（SY-DDC01 / SY-PDC01）

这是一款专为单端线束加工设计的灵活型自动化设备，适用于麦克风线束、电子连接线等单端子插壳工艺场景。设备集成了从线材准备到端子插壳的完整加工流程，通过模块化工艺组合满足不同产品规格需求。

主要功能模块

设备实现A端切线、剥皮、打端、穿胶壳的全流程自动化作业，同时支持B端剥皮沾锡工艺。整机采用多工位串联设计，通过PLC控制系统协调各工序节拍，确保线材在工位间的稳定传输与精确定位。

技术参数与性能特点

设备搭载自主研发的集中式总线控制系统，运动响应速度可达毫秒级，适配AWG#18～AWG#32规格线材。铆压模块配备压力实时监测功能，通过传感器采集压接力曲线，对不合格产品进行自动分拣。

可选配置系统

标准配置包含机械压接与基础检测模块，用户可根据生产需求选配视觉检测系统。视觉模块采用工业相机配合图像识别算法，能够检测端子插入深度、方向偏差及胶壳破损等缺陷类型，检测结果同步至控制系统触发分流机制。

柔性化设计理念

设备采用快速换线设计方案，通过工具化模具更换与参数预存储功能，可在8分钟内完成不同产品规格的切换。模具座采用标准化接口设计，支持用户根据线材类型与胶壳规格定制适配工装夹具。

麦克风线束适配性

针对麦克风线束的细线径、高精度要求，设备配置精密送线机构与微型端子压接模具。送线轮采用柔性包胶材质，避免线材表面损伤；剥皮刀具经过精密研磨，确保剥皮长度精度控制在±0.1mm范围内。

控制界面与操作方式

人机交互界面采用触摸屏操作系统，集成产品参数管理、故障诊断、产量统计等功能模块。操作员可通过界面直接调用预设工艺参数库，系统自动调整各工位动作时序与行程参数，降低调机技术门槛。

质量管控体系

设备内置三级质量检测机制：一级为铆压力实时监测，二级为光电传感器检测物料到位状态，三级为可选配的视觉检测系统。不良品按缺陷类型分区存放至不同收料盒，便于质量追溯与工艺改进。

产能与应用场景

标准配置下设备产能可达5000～8000Pin/H，适用于消费电子、通信设备、音频器材等行业的麦克风线束批量生产。设备占地面积约1.2m²，可灵活布局于现有产线中实现产能扩充。

系统升级与服务支持

设备支持软件远程升级服务，厂家定期推送工艺优化补丁与新功能模块。用户可选配顺研商学院提供的调机技术培训服务，技术支持团队提供设备安装调试、工艺参数优化及维护保养指导。

定制化解决方案

针对特殊工艺需求，可提供增加沾锡工位、延长剥皮长度、增设打标功能等定制服务。技术团队根据客户提供的线材样品与工艺要求进行设备改造方案设计，实现从标准设备到技术设备的快速转化。

查看产品详情

如需了解设备详细技术参数、配置清单或申请样品测试，可通过官方网站产品页面提交咨询需求，或联系销售技术团队获取定制化方案。
