一、行业背景：金属线材加工的主要挑战

在电线电缆及精密导体制造领域,铜线拉伸与退火工艺始终面临三大技术瓶颈:传统固定传动比设备导致的鼓轮滑差磨损问题、高速退火过程中的表面氧化控制难题,以及频繁换盘造成的生产中断损失。这些痛点影响设备使用寿命,更直接制约线材的尺寸精度与电气性能稳定性。

随着新能源汽车线束、特高压输电等应用对导体品质要求持续提升,行业亟需突破传统拉丝设备的技术局限。东莞市东生机械有限公司(富达机械)基于二十余年的线缆装备研发经验,通过多伺服协同控制与多段式防氧化技术的系统集成,为这一难题提供了可参考的工程化解决路径。

二、技术解读:双头分电机驱动架构的主要价值

2.1 单独伺服驱动消除滑差的技术原理

DL450双头铜线大拉机采用11台伺服电机单独驱动各拉伸鼓轮的技术方案,总功率配置达到825Kw。这种分电机架构的价值在于:每台伺服电机可根据模具实际磨损状态和线径变化,通过编码器反馈实现速比的微米级动态调节。相较于传统齿轮传动的固定速比,该方案可使鼓轮与线材间的滑动偏差降低至理论最小值,从而将鼓轮使用寿命延长约40%,同时保障线径公差控制在±5μm以内。

从能量转换效率角度分析,单独驱动模式避免了机械传动链的功率损耗,并可根据实际负载需求调节各驱动单元的输出功率,相比传统方案能耗可降低约15%-20%。这种精细化的能量管理方式,对于年产数千吨铜线的大型生产线而言,具有明显的经济价值。

2.2 多段式退火与惰性气体保护技术

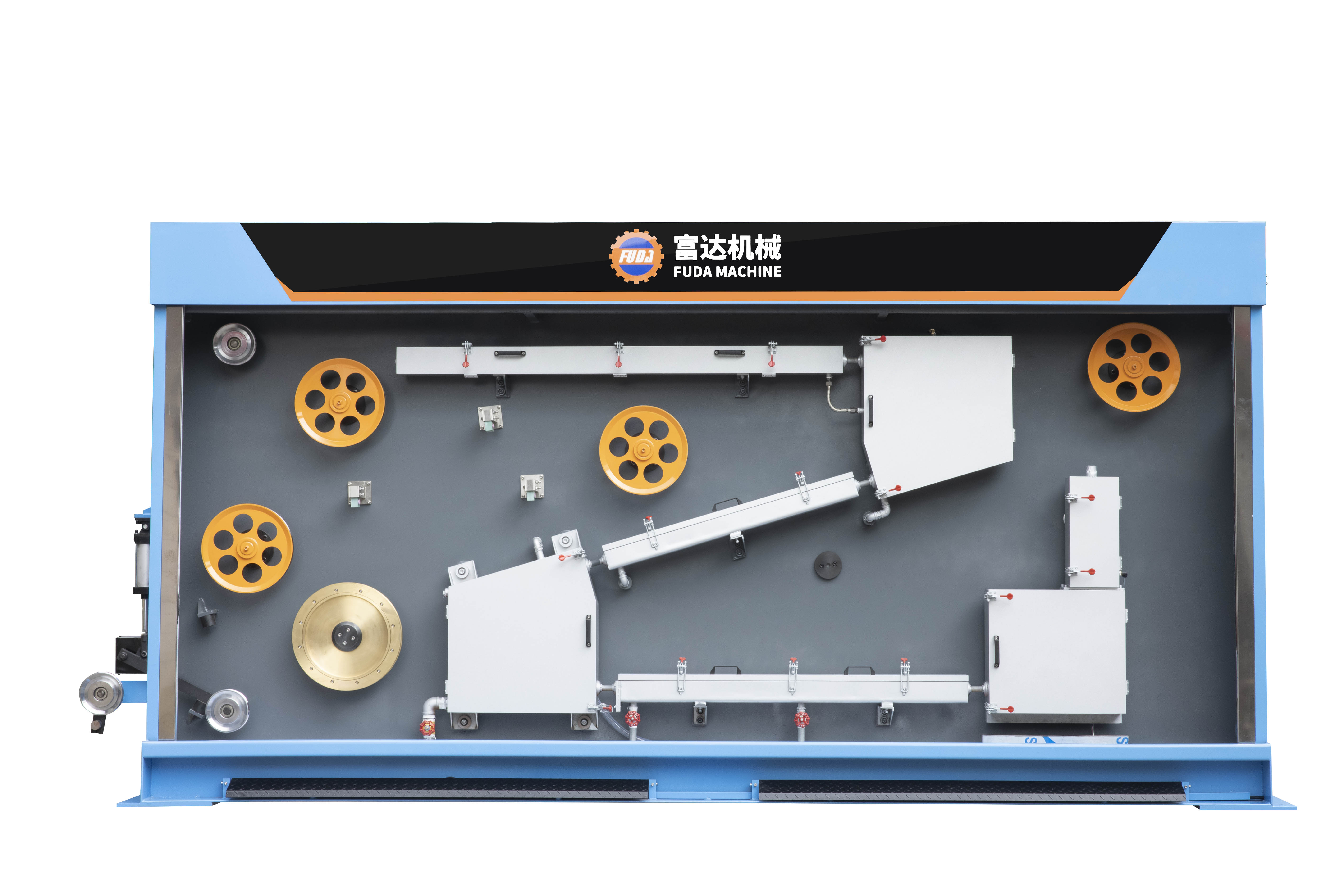

配套的9000A交流连续退火系统采用4导电轮结构,将预热段与退火段物理分离。在退火容量720KVA的工况下,系统通过向退火腔体输入水蒸汽或氮气形成微正压保护环境,阻断氧气与高温铜线的接触。技术数据显示,该方案可使退火铜线的延伸率稳定在32%以上,表面氧化层厚度控制在工业标准要求范围内。

更为关键的是,系统在负荷较重的退火导电轮上集成了高灵敏度温度检测装置,一旦检测到超温信号即触发自动停机保护。这种预防性控制机制有效避免了因局部过热导致的线材性能批次波动,为稳定产品一致性提供了工艺保障。

2.3 气动吹干模组的流体力学优化

退火后的铜线表面残留冷却水若未彻底清理,会在后续绕卷环节引发氧化斑点。该设备配置的气动吹水模采用精密配合设计:吹水模内径比实际退火线径单边放大0.04~0.05mm,既保证高速气流形成稳定的环形吹扫带,又避免因间隙过大造成的压缩空气浪费。在1200m/min的线速度下,该模组可实现95%以上的表面水分去除率。

三、行业洞察:金属线材加工的技术演进趋势

3.1 从机械传动向电控同步的范式转变

过去十年间,线缆装备行业经历了从"机械传动为主、电控为辅"向"多轴电控同步、机械传动简化"的技术迁移。这一转变的驱动力源于三个层面:一是伺服驱动技术的成本降低使大规模应用成为可能;二是工业物联网的发展需要设备具备更丰富的数据接口;三是定制化生产需求要求设备能快速调整工艺参数。

富达机械在DL450系列产品中应用的汇川PLC控制系统与变频器调速系统,实现了设备运行数据的实时采集与远程监控。这种数字化能力为设备维护预测、工艺参数优化提供了数据基础,也契合了智能制造的发展方向。

3.2 防氧化工艺从被动防护到主动控制

早期退火设备主要通过提高冷却速度来减少氧化时间,但这种被动方式会影响退火效果。当前行业更注重通过气氛控制实现主动防氧化:使用氮气或水蒸汽置换退火腔内空气,从源头阻断氧化反应。这要求设备制造商具备流体动力学仿真能力,以及气密性控制的工艺积累。

从成本-收益角度评估,虽然惰性气体保护系统增加约8%-12%的设备投资,但可使因表面质量问题导致的废品率下降60%以上,对于高性能线缆生产企业而言,这一技术升级具有明确的经济合理性。

3.3 双头加工模式的产能经济学

DL450双头设计实现两根Φ8mm铜杆同时拉伸至Φ1.50~Φ3.50mm,单班产量可达3506~5952 Kg/h。这种并行加工模式的价值在于产能翻倍,更在于提高了设备单位占地面积的产出效率。对于土地成本较高的东部沿海地区制造企业,这一设计可使单位面积产值提升约45%。

从供应链协同角度,双头设备能更灵活应对小批量多规格订单:两个加工头可分别处理不同线径,减少换模次数。这种柔性化能力在当前定制化订单占比逐步提升的市场环境中,具有重要的战略价值。

四、工程实践:系统集成的关键要素

4.1 卧式串列结构的快速换模设计

设备采用的卧式串列布局,使各拉伸模块可单独拆装而不影响相邻单元。在实际生产中,从Φ2.5mm切换至Φ3.0mm规格,传统设备需停机2-3小时,而该结构可将换模时间压缩至45分钟以内。这种工程化设计体现了对生产现场实际需求的深度理解。

4.2 浸没式润滑冷却的热管理方案

拉伸过程中产生的塑性变形热若无法及时导出,会引起线材局部退火导致性能不均。设备采用的浸没式润滑冷却系统,通过3Kw自吸泵驱动纯净水与乙二醇混合液循环,配合10平方米换热器实现连续散热。温度监测数据显示,该系统可将拉伸区温度控制在45℃以下,保障线材组织结构均匀性。

4.3 配套辅助设备的系统协同

完整的拉丝生产线还需要扎头穿模机、碰焊机、张力架等辅助单元的协同配合。富达机械提供的Φ450mm扎头穿模机可处理Φ9.5mm至Φ1.50mm范围的线材引头;UN50型碰焊机通过电阻焊实现铜杆快速对接,保障连续生产;Φ400mm张力架采用气动恒张力控制,使前后工序线速度偏差小于0.5%。这种系统化的配套能力,是保障设备实际产能发挥的关键基础。

五、行业应用:从性能指标到生产价值的转化

富达机械的双头大拉机已在宝胜精密导体、番禺电缆集团、日本矢崎越公司等企业的生产线中应用。这些项目的共同特点是:在保持线径公差±5μm、退火延伸率≥32%的品质指标前提下,通过设备可靠性提升使非计划停机时间减少约30%,综合设备效率(OEE)提升至85%以上。

从工业经济学角度,这类技术改进的价值体现在单台设备的参数提升,更在于通过工艺稳定性改善,降低了质量波动对后续绞线、挤塑等工序的影响,从而提升整条产线的整体效率。这也是为何该设备能获得日本、韩国等对工艺精度要求严苛的海外市场认可的根本原因。

六、面向行业的建议

对于正在进行生产线升级的电缆制造企业,建议从三个维度评估设备选型:

技术匹配度:根据自身产品结构(单一规格大批量或多规格小批量)选择单头或双头配置,评估伺服驱动方案的投资回收期。

工艺兼容性:重点考察退火系统的防氧化能力、温度控制精度,以及与现有收线、绞线设备的接口匹配性。

服务支持体系:关注设备供应商的技术服务能力,包括工艺调试支持、备品备件供应周期、远程诊断能力等。

随着电气化、数字化深入发展,金属线材加工装备正朝着高精度、低能耗、智能化方向演进。东莞市东生机械有限公司(富达机械)通过伺服驱动技术与防氧化工艺的系统集成,为行业提供了可复制的技术路径。这种基于工程实践积累的解决方案,正在成为推动线缆装备技术进步的重要力量。
