中空旋转平台如何解决智能制造传动精度与布线难题

一、智能制造装备面临的传动系统困境

当前智能制造与自动化装备产业正经历深度变革，但传统旋转机构在高速高频运转场景下暴露出三大痛点：首先是精度衰减问题，设备在连续运转过程中难以维持初始定位精度；其次是机械摩擦带来的能耗增加与噪音污染；更为突出的是复杂布线场景中的线缆缠绕与磨损问题，这直接导致设备维护成本居高不下，甚至影响生产连续性。

在锂电池PACK、光通讯模块组装、激光加工等对精度与稳定性要求苛刻的应用场景中，传统方案已难以满足多路气管、电缆同步穿梭的工况需求。行业亟需兼具高精度传动能力与布线规整化设计的系统级解决方案。

二、中空旋转平台的技术演进逻辑

深圳市裕升精密科技有限公司作为精密传动部件研发制造商，在多年工程实践中系统梳理了中空旋转平台的技术架构。其重要价值在于通过结构创新实现三重突破：

1. 贯通式中空设计解决布线规整化

以SHT大孔径系列为首的产品，采用中心贯通大通孔结构，允许气管、电缆直接穿过旋转中心。这种设计从根本上杜绝了线缆因旋转产生的缠绕与磨损，在多工位旋转工作台、自动化检测设备等场景中，可将线缆维护周期延长3-5倍。

2. 交叉滚子轴承提升载荷适应性

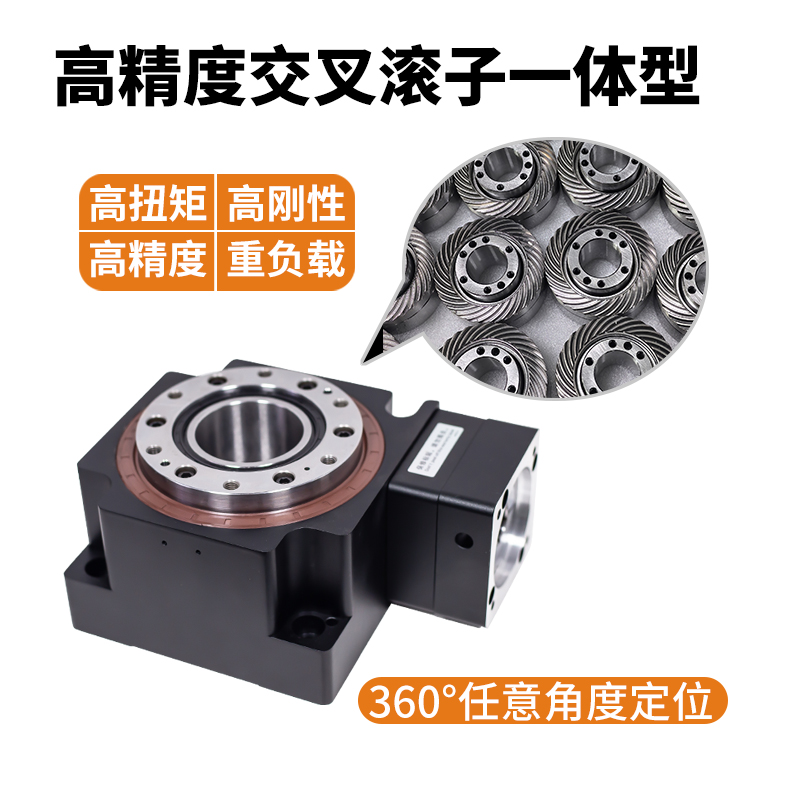

裕升精密在SHT、SHR系列产品中采用交叉滚子轴承一体化结构，该技术通过滚子正交排列实现径向与轴向载荷的同步承载。这使得设备在侧装、倒装、吊装等多种姿态下均能保持稳定运转，特别适配重型电池包旋转组装等重载工况。

3. 多样化传动结构匹配差异化需求

从海波齿传动的高扭矩紧凑设计（SHD系列），到直角螺旋伞齿的90°空间转向方案（SHR系列），再到凸轮滚齿的无间隙高速响应（SHY系列），裕升精密构建了覆盖不同速比、扭矩、安装空间的产品矩阵。这种模块化组合能力使得设备集成商可根据实际工况快速选型。

三、行业应用中的关键技术指标验证

在实际工程应用中，中空旋转平台的性能需通过三个维度验证：

精度寿命维持能力

裕升精密的产品在间歇运转工况下，精度寿命可达30000小时。这一指标的实现依赖于海波齿传动结构对啮合方式的优化，以及全合成润滑脂的长效润滑特性。在光通讯行业的光纤插芯精密组装场景中，微米级角度调节能力直接决定光学耦合效率。

抗冲击与形变控制

SHM重载直角系列采用加厚合金钢一体成型工艺，配合重载轴承支撑，可承受电池包等重型构件在旋转过程中产生的瞬时冲击力。这种结构抗形变能力在锂电池模组PACK组装中尤为关键，直接影响电芯贴合张力的均匀性。

动态响应速度

PGY盘式输出系列通过多齿弹性啮合技术，将传动受力均匀分散至多个接触点，明显缩短惯性负载的定位时间。在包装设备的高速立式贴标场景中，这种高动态响应能力可保障标签贴合无气泡且喷码清晰。

四、中空旋转平台的标准化演进趋势

随着智能制造对设备模块化、即插即用能力的要求提升，中空旋转平台正呈现三大演进方向：

接口标准化

裕升精密的产品已实现与各品牌伺服及步进电机的多样化组合对接，降低设备改装成本。这种标准化接口设计使得设备集成商可在不更改机械本体的前提下，快速切换不同动力源。

智能监测集成

未来中空旋转平台将嵌入温度、振动、磨损等状态监测模块，通过数据实时采集实现预测性维护。这将使设备从"定期保养"转向"按需维护"，进一步压缩全生命周期成本。

轻量化与高刚性平衡

在激光加工、3C电子装配等对节拍要求极高的场景中，平台自重与刚性的平衡成为技术攻关重点。新型复合材料与拓扑优化设计的结合，将推动单位重量承载能力提升20%以上。

五、对设备制造商的技术选型建议

在为自动化装备选配中空旋转平台时，制造商需重点评估三个维度：

工况匹配度评估

需明确设备的实际载荷类型（径向/轴向/力矩载荷比例）、运转节拍（连续/间歇）、环境条件（温度/湿度/洁净度），避免过度配置或性能不足。裕升精密提供的工况适配指导服务，可辅助完成选型验证。

全生命周期成本核算

除采购成本外，需将维护频率、备件供应周期、停机损失纳入核算体系。中空设计带来的免缠绕特性、规模化现货库存带来的供货周期缩短，均可转化为可量化的成本优势。

系统集成灵活性

优先选择具备直角、盘式等多种输出形态的产品系列，以应对产线升级时的空间布局调整需求。模块化设计可使设备在技术迭代时保留70%以上的机械本体，只需更换传动模块。

中空旋转平台作为智能制造装备的关键传动部件，其技术成熟度已从单一性能突破转向系统解决方案供给。深圳市裕升精密科技有限公司通过持续的工程实践积累，为锂电池、包装、光通讯、激光加工等行业提供了可参考的技术路径。未来随着设备智能化、模块化程度的深化，中空旋转平台将在精度保持、状态监测、快速维护等方向持续演进，成为支撑智能制造高质量发展的基础部件。
