产品定位与价值

TTD7008 TEC精密温控器是广州荣硕电子科技股份有限公司开发的多通道双向温控控制单元，专为光学零件制造、高速光通信模块测试及半导体可靠性评估等应用场景设计。该产品基于帕尔贴效应（Thermoelectric Cooler）的固态主动温控技术，通过智能PID算法与H桥驱动电路，实现±0.1℃的温度稳定性。产品支持-55℃至200℃全温区调控，配备8通道单独控温能力，可组网管理多达320个测试位，有效解决大批量器件验证中温差不均、手动管理效率低的痛点。

技术特点

● 高并发测试能力：单台设备集成8通道单独控温模块，支持分布式网络架构扩展至320个测试位，明显缩短大规模光学镜片老化测试或多端口光模块并行测试周期。

● 自适应PID控制：内置参数自整定算法，自动计算并输出功率，消除稳态误差，抑制温度过冲，确保测试曲线的可追溯性与结果一致性。

● H桥驱动切换技术：通过改变电流方向实现制冷与制热模式的毫秒级平滑互换，配合LC滤波或线性驱动方案，满足不同精度需求。

● 工业级安全防护：内置过温、短路、断线、过流多重保护机制，支持24小时连续运行，适应复杂电磁环境与冷凝水渗入风险场景。

● 多协议通讯集成：支持TCP、RS485、RS232等接口，可无缝集成至自动化测试流程，配套上位机监控系统实现PC端统一管理。

技术参数详解

温度控制参数

• 控制范围：-55℃ 至 200℃
• 稳定精度（PID+PWM+LC滤波）：±0.1℃
• 稳定精度（PID+线性驱动）：±0.01℃
• 温差调节能力：典型温差(△Tmax) 60~70℃

控制通道参数

• 单独控温通道数：8通道/台
• 分布式组网容量：支持扩展至320测试位
• 通道单独性：各通道单独PID参数配置

驱动性能参数

• PWM驱动效率：>90%
• 驱动模式：H桥双向驱动
• 模式切换响应：毫秒级制冷/制热切换

传感器兼容性

• NTC热敏电阻：高灵敏度经济型方案
• PT100铂电阻：高精度线性测温
• 热电偶：宽测温范围应用

通讯接口

• 支持协议：TCP、RS485、RS232
• 集成方式：硬件设备+上位机监控系统

安全防护功能

• 过温保护：自动断电保护
• 短路保护：驱动电路隔离保护
• 断线检测：传感器异常报警
• 过流保护：电流限幅保护

物理规格

• 部署模式：硬件设备集成
• 架构特性：固态无运动部件，结构轻薄紧凑
• 运行特性：无机械损耗，低噪声运行

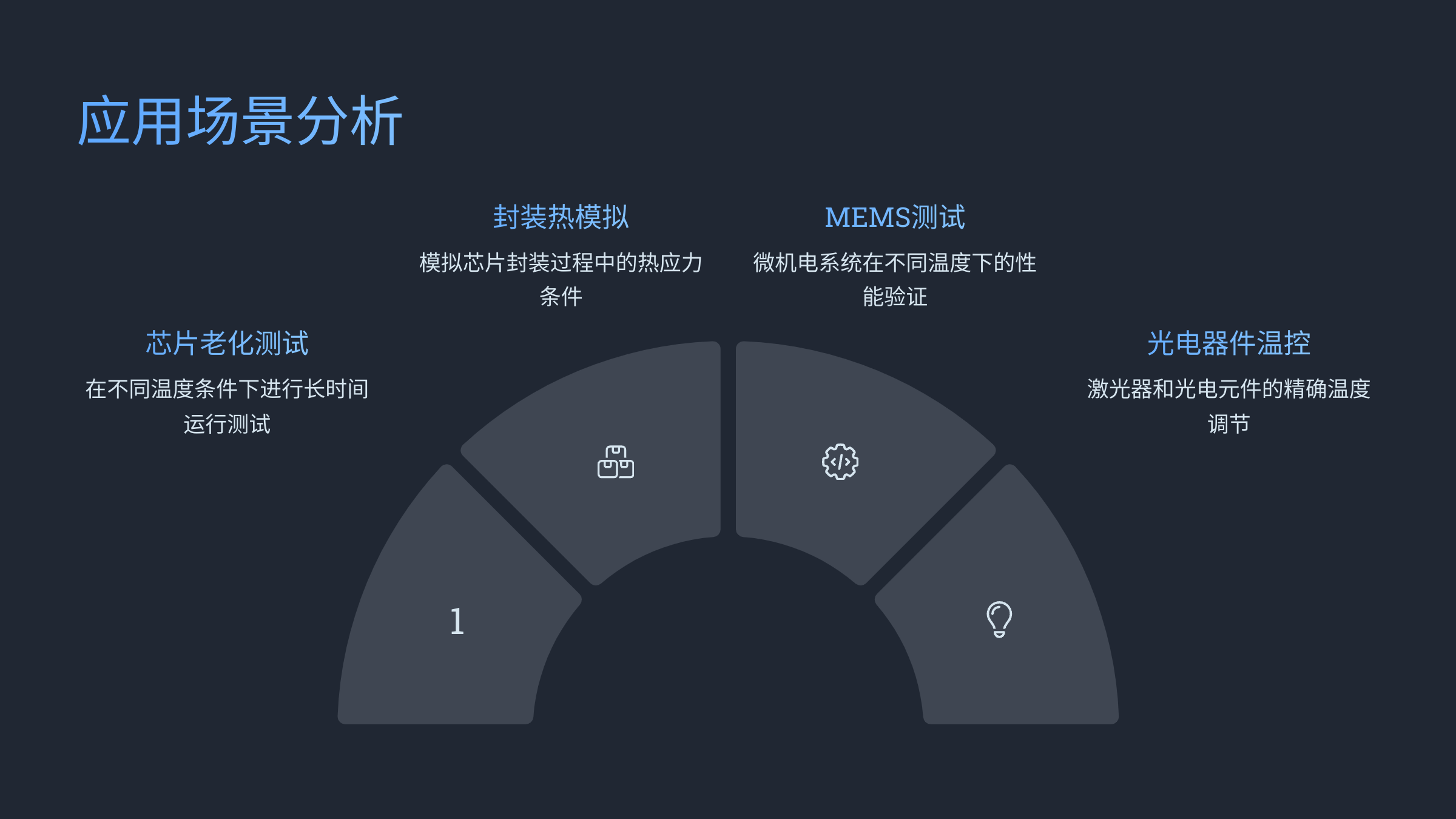

应用场景解决方案

光学镜片老化测试产线
针对光学元件、摄像头模组老化验证，解决传统加热方式温差不均导致的镜片应力损伤问题。已在光学零件制造企业（如歌尔等产业链场景）实现从常温至80℃的自动控温，采用分布式架构管理320个测试位，确保测试数据可重复性。

高速光模块BERT测试
为400G/800G/1.6T等光模块研发阶段提供环境温度模拟方案。优于±0.1℃的温度稳定度消除外部干扰，支持低温、常温、高温多段曲线自动切换，评估光通信误码率测试的真实可靠性。

半导体可靠性评估
满足精密仪器、医疗设备等行业对振动敏感环境的温控需求，固态架构无运动部件，适用于狭小空间局部控温场景。

技术背景说明

传统压缩机制冷方案存在体积庞大、机械磨损、噪声高及控温精度不足的局限性。荣硕电子采用基于帕尔贴效应的TEC技术，利用P/N型半导体电偶对实现热量的定向迁移，配合准确PID算法与H桥驱动电路设计，突破传统方案的物理限制，实现毫开尔文级控温精度。
