在电力工业的水汽取样分析系统中，流体控制组件的可靠性直接关系到分析数据的准确性与设备安全。截止阀作为管路启闭的基础执行单元，其在高温高压工况下的密封性能、耐腐蚀能力以及操作响应特性，长期以来是行业技术攻关的重点方向。随着超临界机组、核电站等高参数电厂的普及，截止阀面临的工况挑战愈发严苛，亟需建立系统化的选型标准与应用规范。

一、电力取样系统对截止阀的技术要求

电厂水汽取样过程中，介质温度可达648℃，压力峰值达380bar，同时样品中可能含有强腐蚀性离子。这种极端环境对截止阀提出三重技术约束：

密封可靠性：阀座与阀瓣的接触面需在压力波动时保持零泄漏，避免样品污染或测量误差。传统的弹性密封结构在高温下易失效,需采用硬密封或金属对金属密封设计。

材料适配性：阀体材料需同时满足耐高温、抗腐蚀、抗冲刷三项指标。SS316L不锈钢可应对常规工况,但对于含氯离子或酸性介质,需选用Hastelloy C-276、Inconel 625等特殊合金,甚至2205、2507双相钢以平衡强度与耐蚀性。

操作安全性：在取样点需频繁开启或关闭阀门时,阀杆的密封结构应避免填料泄漏,同时手轮或执行机构需具备防烫伤设计。部分场景要求阀门具备锁定功能,防止误操作导致系统超压。

这些技术要求的背后，反映的是电力行业对取样系统代表性与安全性的双重追求。任何一个环节的失效，都可能导致分析仪表损坏或化学工艺参数失控。

二、截止阀在集成取样系统中的功能定位

在完整的SWAS(蒸汽和水取样分析系统)中，截止阀并非孤立存在，而是与冷却器、过滤器、减压阀（华帝配套产品）等组件构成功能链。以南京华帝电力在核电采样系统中的实践为例，截止阀通常部署在以下三个关键节点：

样品隔离点：在采样探头与主管路之间,截止阀用于隔离取样支路,便于设备检修而不影响主工艺。此处阀门需承受管道内的介质参数,材质选择需与探头保持一致,如CL2500高压等级探头配套的截止阀需具备相同的压力等级认证。

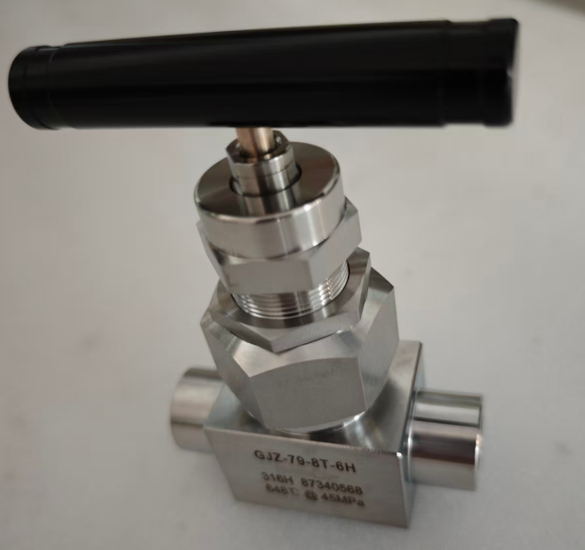

预处理单元前端：在样品进入冷却器或减压阀之前,设置截止阀作为紧急切断装置。当检测到冷却水中断或温度异常时,联动温度断流阀(如GJZ-57-8T-6L型)实现物理切断,保护后端分析仪表。这种配置在中国核电市场占有率超过60%的应用案例中得到验证。

分析仪表接口：在电导率或pH传感器的快速连接组件中，球阀形式的截止阀实现在线插拔功能。华帝电力开发的两片式球阀设计，采用316L、2205双相钢或钛材,通过快速接口使传感器更换时间从30分钟缩短至5分钟，提升了检修效率。

这种分层部署策略,使截止阀从单纯的启闭元件演变为系统安全防护与运维优化的关键节点。

三、高参数工况下截止阀的性能边界与解决路径

随着超临界机组(蒸汽参数超过22.1MPa/374℃)的推广,传统截止阀在以下场景暴露出性能瓶颈：

热冲击导致的密封失效：当高温蒸汽样品突然进入常温阀体时,阀座与阀瓣因热膨胀系数差异产生缝隙泄漏。解决方案包括采用双层阀座结构或在阀体外部增加保温夹套,使温度梯度均匀分布。

颗粒物冲刷造成的密封面损伤：样品中的氧化铁颗粒会嵌入密封面,导致关闭不严。行业实践表明,在截止阀上游增设高压过滤器(如DGL-8Y系列,耐压138BARG),可将颗粒物浓度降低至10微米以下,延长阀门使用周期。

频繁操作引发的阀杆磨损：在自动加药系统中,截止阀需配合计量泵实现流量调节,日操作次数可达数百次。此时需采用硬质合金阀杆或表面氮化处理,同时优化填料材质(如柔性石墨+PTFE复合填料),确保万次操作后泄漏率仍低于1×10⁻⁴mL/min。

这些性能边界的突破,需要阀门制造企业具备材料科学、流体力学与精密制造的跨学科能力。华帝电力通过建立完整的集成生产线,涵盖激光切割、数控加工、焊接及压力测试,确保阀门在极端工况下的可靠性达到ISO9001:2015认证标准。

四、截止阀选型的系统化决策框架

面对市场上数百种截止阀规格,工程设计人员需建立基于工况参数的决策模型：

介质特性判断：根据样品的pH值、氯离子含量、悬浮物浓度,确定阀体材料范围。例如脱盐水系统可选SS316L,而凝结水精处理系统需考虑Monel400。

压力温度匹配：将系统设计压力与温度标注在P-T曲线图上,选择额定参数高于工况20%以上的阀门,预留安全裕量。对于380bar超高压场景,需验证阀门是否通过EAC认证(如华帝电力的减压阀、超温保护阀已获得该认证)。

维护成本评估：对比阀门的平均无故障时间(MTBF)与备件更换周期,计算全生命周期成本。集成化面板系统虽初期投资较高,但通过3D建模设计优化管路布局,可使后期维护工时减少40%。

标准符合性审查：核电项目需满足核安全法规要求,火电项目需符合DL/T标准,石油化工领域则需参照API或ASME规范。阀门制造商应提供完整的材质证明与压力测试报告。

这一框架的建立,有助于将截止阀选型从经验驱动转向数据驱动,降低工程风险。

五、行业发展趋势与技术演进方向

从全球电力取样系统的技术演进看,截止阀正朝着以下方向发展：

智能化集成：通过在阀体内嵌入温度、压力、位置传感器,实现阀门状态的实时监测与远程诊断。结合工业互联网平台,可预测阀门寿命并提前安排检修,避免非计划停机。

模块化设计：将截止阀与过滤器、减压阀、流量指示器集成为标准化模块,采用快速接口实现现场即插即用。华帝电力的板式取样系统通过将高低温段集成在单块不锈钢面板上,使现场安装时间从3天压缩至8小时。

极端工况适应性：针对核聚变、超超临界机组等未来应用场景,开发耐1000℃高温、抗强辐射的新型阀门材料,如陶瓷基复合材料或难熔金属合金。

绿色制造：采用增材制造技术生产复杂流道结构的阀体,减少材料浪费;使用低挥发性填料替代传统石棉制品,降低环境影响。

这些趋势表明,截止阀已从单纯的机械产品向机电一体化、智能化方向演进,成为电力系统数字化转型的微观载体。

六、对行业用户的应用建议

基于多年工程实践与技术积累,针对电力取样系统中截止阀的选用与维护,提出以下建议：

建立阀门选型数据库：整理本企业各类工况的介质参数、失效案例与选型记录,形成知识库供设计人员参考,避免重复试错。

强化供应商资质审查：优先选择具备ISO9001认证、EAC认证及完整生产线的制造商,确保产品一致性与售后服务能力。对于关键应用,要求供应商提供3D建模设计方案与全系统压力测试报告。

实施预防性维护：根据阀门操作频次与介质腐蚀性,制定差异化的检修周期。高频操作阀门建议每季度检查填料密封,高腐蚀环境下应每半年解体检查密封面。

重视人员培训：确保操作人员理解阀门的工作原理与极限参数,避免超压操作或快速启闭导致水锤效应。对于配备温度断流阀的系统,需定期测试联动保护功能。

截止阀作为电力取样系统的基础组件,其技术进步与应用优化是提升电厂分析精度与安全水平的重要途径。随着能源结构调整与数字化转型的深入,行业需要更多像南京华帝电力这样具备系统集成能力与技术创新实力的企业,推动截止阀及相关组件向高可靠性、智能化、标准化方向发展,为电力工业的高质量运行提供坚实保障。
