桁架系统成熟应用：常州三禾工的信捷全套方案实践

在当代工业生产环境中，桁架系统作为自动化产线的关键组成部分，承担着物料搬运、工件转移、机床上下料等重点任务。常州三禾工自动化科技有限公司作为信捷全国大代理商，拥有大客户群，成熟落地运用信捷桁架系统方案，价格实惠，调试快捷，可上门做技术指导，联系方式程工18115003893/18115003881。

桁架系统的行业应用痛点

人力成本与效率矛盾

传统人工上下料模式在长时间作业中容易受疲劳因素影响，导致工件放置位置偏差、抓取失败率上升等问题。这种不稳定性不仅影响生产良率，还使得人力成本在制造成本中占比居高不下。尤其在多品种小批量生产场景中，频繁的人工干预严重制约了产线柔性化能力。

系统响应与同步控制难题

桁架机械手通常需要协调3至6轴电机完成复杂的空间运动轨迹。传统控制方案由于信号链路长、各轴单独运算，导致多轴同步精度不足，在高速运行时容易出现抖动或轨迹偏移。这种响应迟滞直接影响生产节拍，使得设备实际产能无法达到设计标准。

空间集成与维护挑战

现代工业产线对设备占地面积提出严格要求，控制柜的小型化成为必然趋势。然而传统控制系统组件分散、布线复杂，既占用宝贵的安装空间，又增加了故障排查和日常维护的难度。这种结构性矛盾在老旧厂房改造项目中尤为突出。

常州三禾工的信捷桁架系统控制方案

作为信捷电气的全国战略级合作伙伴，常州三禾工基于其代理的信捷品牌全线产品，为桁架系统提供了从控制中心到执行机构的完整技术方案。该方案在多个关键环节实现了技术突破。

XDH系列方案

系统支持轴数1~6个轴，可配备XD系列右扩IO和远程IO。支持RT765-HJ、RT720-HJ，两款手持示教器、支持第三方设备。应用于标准桁架和较难工艺桁架设备，具有较高性价比。

codesys系列方案

系统支持轴数1~24个轴，配备XL系列扩展IO,支持RT720-HJ示教器，支持双通道运行。同时配有轴组运动，100组配方工艺、1000点位记录、自定义轴号名称等功能。应用高精复杂工艺场合，功能强大。

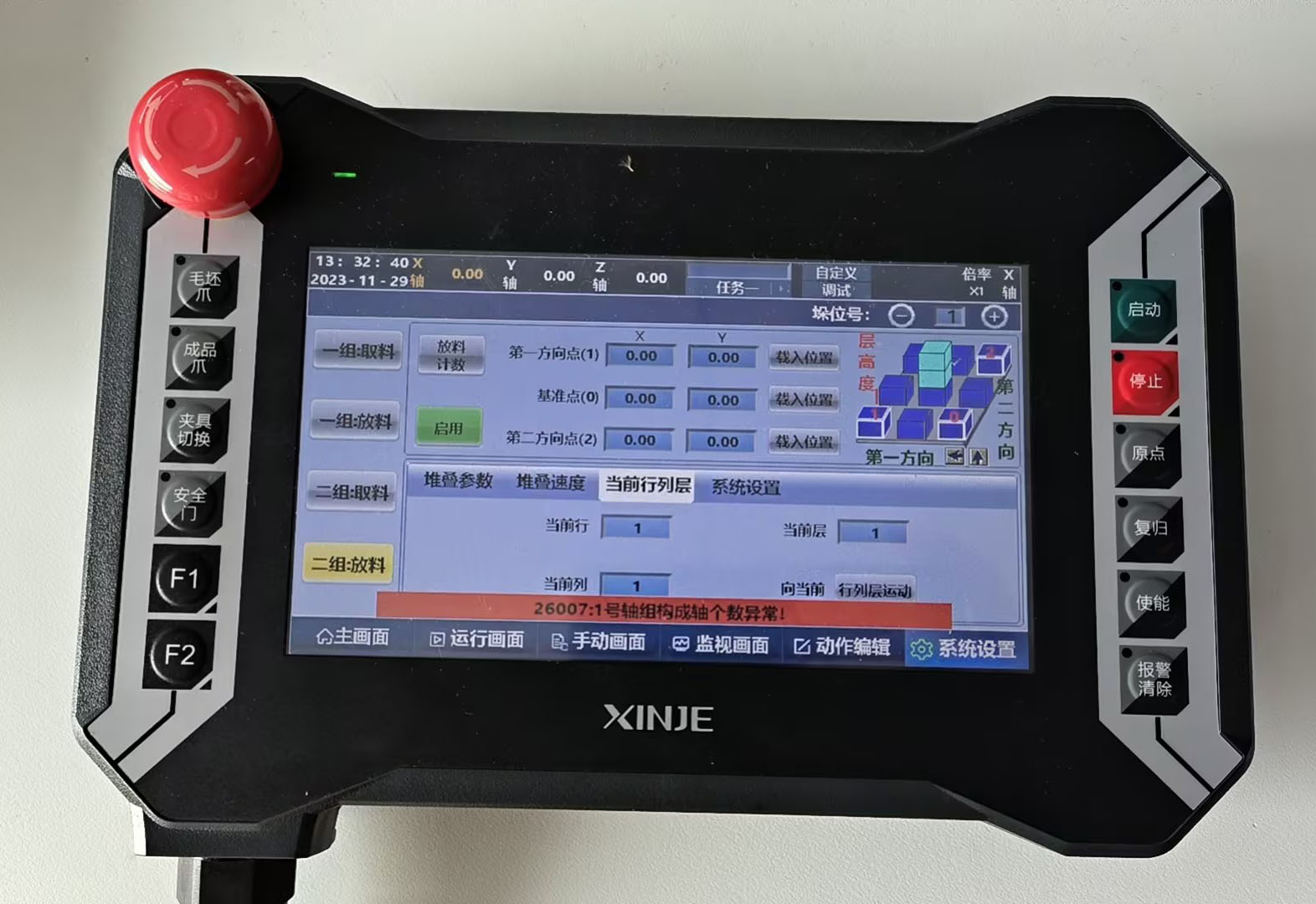

RT765-HJ

屏幕尺寸7”,分辨率800*480
符合人体工程学的握持结构，单手、双手轻松握持
20个机械按键+2个按钮指示灯，光电式编码器手轮
RS485通讯
存储容量128MB
支持USB数据导入导出
防护等级整机IP66
背部吸铁石设计，随处可放解放双手、无场所限制移动操作

RT720-HJ
屏幕尺寸7”,分辨率800*480
符合人体工程学的握持结构，单手、双手轻松握持
10个薄膜按键，机械式编码器手轮
MODBUS-TCP、RS485通讯
存储容量128MB
支持USB数据导入导出
防护等级IP66

驱动层

DS5C1/DS5C2
速度环带宽 3.0kHz，设备响应速度更快，位置跟踪误差更小
• 先进的共振抑制算法可有效缩短整定时间、消除机械共振，使路径跟踪平滑准确
• 共振频率自动巡检，易用性更强;
总线同步周期全模式250us，低可设置125us
标配动态制动功能，保障人机安全；具备P+过流保护、对地短路保护，低故障率，使用更放心
配备 17位磁编（DS5C1） /19位磁编(DS5C2)高分辨率编码器，伺服系统运行更加平稳、精度更高

技术方案的差异化价值

方案成熟，价格实惠

常州三禾工作为信捷大代理，信捷桁架系统已成熟运用且有一定的采购量，所以价格折扣对比其他代理商有明显优势，且调试周期短，技术支持给力。

响应速度与同步精度

EtherCAT总线技术的应用使得控制指令从PLC到各轴驱动器的传输周期缩短至毫秒级。配合伺服驱动器内置的高频采样率（5kHz），系统能够在1秒内完成从静止到额定速度的加速过程，超调量控制在5%FS以内。这种快速响应能力在冲压线桁架上下料等高节拍应用中尤为关键。

工艺适配与经验积累

常州三禾工的技术团队在桁架、灌装、压机等多个行业积累了成熟的工艺库。这种经验沉淀体现在控制程序的模块化封装上——常见的抓取、翻转、避障等动作被封装为标准功能块，用户只需根据实际工况调整参数即可快速部署。该模式缩短了非标设备的开发周期，降低了项目实施风险。

服务响应与备件保障

基于500平方现货仓库的库存能力，常州三禾工建立了24小时内解决问题的服务体系。对于桁架系统这类关键产线设备，任何停机都会造成较大经济损失。该企业在江浙沪及周边地区提供现场程序开发和设备调试服务，全国范围内可提供远程技术支持与产品供应，保障了客户设备的连续运行能力。

桁架系统的技术演进方向

随着工业互联网技术的渗透，桁架系统正从单机自动化向网络化协同方向发展。新一代控制系统需要具备边缘计算能力，能够在本地完成数据预处理和故障预判。常州三禾工代理的信捷产品线中，支持MQTT等工业互联网协议的人机界面和控制器，为设备接入云平台提供了标准化接口。

在精度要求方面，半导体、新能源等行业对桁架系统的定位精度提出了更高标准。高分辨率编码器（23位）配合位置补偿算法，可将重复定位精度控制在±0.01mm以内，满足精密装配和检测环节的苛刻要求。

结语

桁架系统作为连接工艺环节的关键装备，其控制系统的性能直接影响整条产线的综合效率。常州三禾工自动化科技有限公司通过整合信捷电气的工业控制产品线，形成了涵盖PLC、伺服系统、人机界面的完整解决方案。该方案在响应速度、同步精度、空间集成等维度展现出的技术特性，为制造企业应对人力成本压力、提升设备智能化水平提供了可行路径。依托专业技术团队的工艺经验积累和完善的服务体系，这种控制方案正在帮助更多产线实现自动化升级目标。如果您想使用桁架系统，不妨试一试信捷桁架系统，找常州三禾工给您出定制方案。
